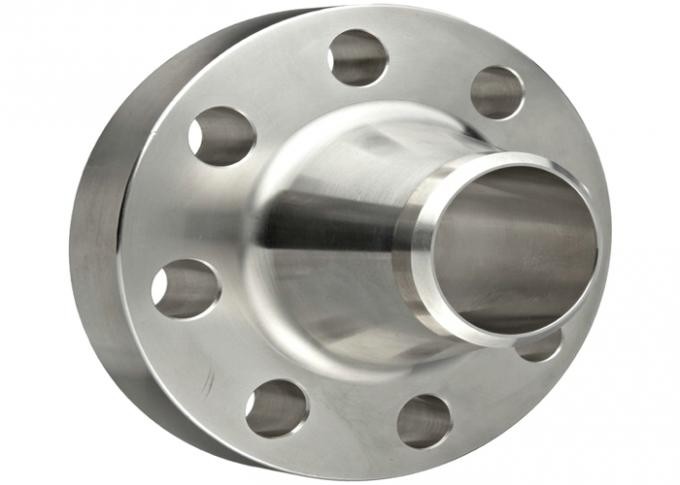

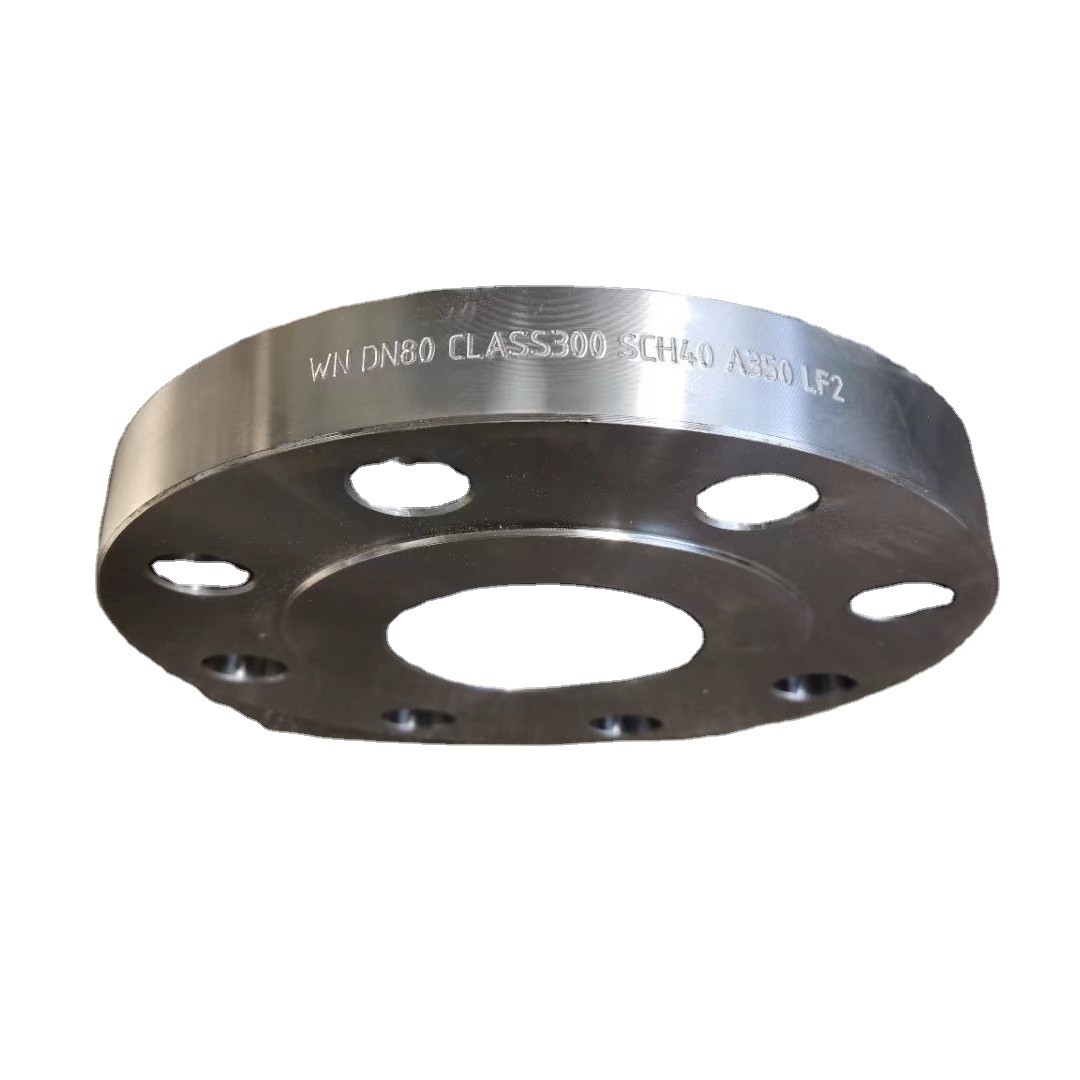

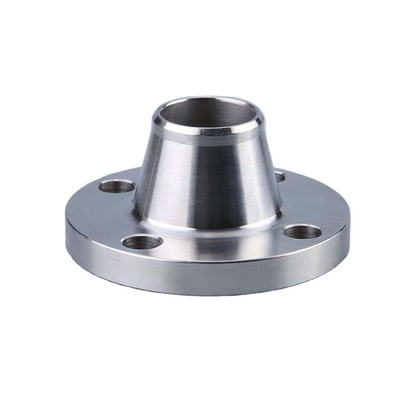

শিল্পের জন্য স্টেইনলেস স্টীল নকল ওয়েল্ড নেক ফ্ল্যাঞ্জ 150lbs 300lbs

ASME B16.5 EN 1092-1 টাইপ 01 pn6 ফ্ল্যাঞ্জ সাইজ চার্ট

1/2" (15 NB) থেকে 48" (1200NB) DN10~DN5000

EN 1092-1 টাইপ 01 pn6 ফ্ল্যাঞ্জ স্ট্যান্ডার্ড

ANSI/ASME B16.5, B16.47 সিরিজ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, GOST ফ্ল্যাঞ্জ, ASME ASME B16.5/16.36/16.47A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092

EN 1092-1 টাইপ 01 pn6 ফ্ল্যাঞ্জ প্রেসার রেটিং ANSI

ক্লাস 150 এলবিএস, 300 এলবিএস, 600 এলবিএস, 900 এলবিএস, 1500 এলবিএস, 2500 এলবিএস

EN 1092-1 প্রকার 01 pn6 ডিআইএন-এ ফ্ল্যাঞ্জ চাপের গণনা

6 বার 10 বার 16 বার 25 বার 40 বার / PN6 PN10 PN16 PN25 PN40, PN64

JIS

5K, 10 K, 16 K 20 K, 30 K, 40 K, 63 K

ইউএনআই

6 বার 10 বার 16 বার 25 বার 40 বার

EN

6 বার 10 বার 16 বার 25 বার 40 বার

আবরণ

অয়েল ব্ল্যাক পেইন্ট, অ্যান্টি-রাস্ট পেইন্ট, জিঙ্ক প্লেটেড, হলুদ স্বচ্ছ, ঠান্ডা এবং গরম ডিপ গ্যালভানাইজড

EN 1092-1 টাইপ 01 pn6 ফ্ল্যাঞ্জের সর্বাধিক সাধারণ প্রকার

নকল / থ্রেডেড / স্ক্রুড / প্লেট

টেস্ট সার্টিফিকেট

EN 10204/3.1B
কাঁচামাল সার্টিফিকেট
100% রেডিওগ্রাফি টেস্ট রিপোর্ট
তৃতীয় পক্ষের পরিদর্শন প্রতিবেদন, ইত্যাদি

উৎপাদন কৌশল

নকল, তাপ চিকিত্সা এবং মেশিন

কানেক্ট টাইপ/ ফ্ল্যাঞ্জ ফেস টাইপ

রাইজড ফেস ফ্ল্যাঞ্জস (RF), রিং টাইপ জয়েন্ট ফ্ল্যাঞ্জস (RTJ), ফ্ল্যাট ফেস ফ্ল্যাঞ্জস (FF), বড় পুরুষ-মহিলা ফ্ল্যাঞ্জস (LMF), ল্যাপ-জয়েন্ট ফেস ফ্ল্যাঞ্জস (LJF), ছোট পুরুষ-মহিলা ফ্ল্যাঞ্জস (SMF), ছোট জিহ্বা ফ্ল্যাঞ্জ, বড় জিহ্বা এবং খাঁজ ফ্ল্যাঞ্জ

বিশেষ নকশা

আপনার অঙ্কন অনুযায়ী

AS, ANSI, BS, DIN এবং JIS
15 NB (1/2") থেকে 200 NB (8")
সমান এবং কনফিগারেশন হ্রাস

পরীক্ষা

ডাইরেক্ট রিডিং স্পেকট্রোগ্রাফ, হাইড্রোস্ট্যাটিক টেস্টিং মেশিন, এক্স-রে ডিটেক্টর, ইউআই ট্রাসনিক ফ্লা ডিটেক্টর, ম্যাগনেটিক পার্টিকেল ডিটেক্টর

যন্ত্রপাতি

প্রেস মেশিন, বেন্ডিং মেশিন, পুশিং মেশিন, ইলেকট্রিক বেভেলিং মেশিন, স্যান্ড-ব্লাস্টিং মেশিন ইত্যাদি

উৎপত্তি

চীন

এর নির্মাতা

ASME DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE ইত্যাদি।
EN 1092-1 প্রকার 01 pn6 ফ্ল্যাঞ্জ: -BS Flange, EN Flanges, API 6A Flanges, ASME Flanges, ASME Flanges, DIN Flanges, EN1092-1 Flanges, UNI Flanges, JIS/ KS Flanges, BS4504 Flanges, 07GB ফ্ল্যাঞ্জ, GOST ফ্ল্যাঞ্জ, PSI ফ্ল্যাঞ্জ

BS: BS4504, BS3293, BS1560, BS10

AS 2129: টেবিল ডি;টেবিল ই;টেবিল H

ASME B16.5, ASME B16.47 সিরিজ A & B, MSS SP44, ASA, API-605, AWWA, কাস্টম অঙ্কন

ASME : ASME B16.5, ASME B16.47(API605), MSS SP44, ASME B16.36, ASME B16.48

ASME B16.5, ASME B16.47, MSS SP44, ASME B16.36, ASME B16.48

আমেরিকান স্ট্যান্ডার্ড (ANSI)

জার্মান (DIN)

ব্রিটিশ স্ট্যান্ডার্ড (বিএস)

DIN: DIN 2527, DIN 2566, DIN 2573, DIN 2576, DIN 2641, DIN 2642, DIN 2655, DIN 2656, DIN 2627, DIN 2628, DIN 2629, DIN IN, DIN 262IN, DIN 263IN, DIN 263, DIN 263 DIN 2636, DIN 2637, DIN 2638 EN 1092-1 টাইপ 01 pn6 ফ্ল্যাঞ্জ

অন্যান্য মান: AWWA C207;EN1092-1, GOST12820, JIS B2220;KS B1503, SABS1123;NFE29203;UNI2276

EN 1092-1 টাইপ 01 pn6 ফ্ল্যাঞ্জ ব্যবহার এবং প্রয়োগ

বিটুমেন আপগ্রেডার্স।

ভারী তেল শোধনাগার।

পারমাণবিক শক্তি (বেশিরভাগই বিরামহীন)।

পেট্রোকেমিক্যাল এবং অ্যাসিড।

রপ্তানি করা

আয়ারল্যান্ড, সিঙ্গাপুর, ইন্দোনেশিয়া, ইউক্রেন, সৌদি আরব, স্পেন, কানাডা, মার্কিন যুক্তরাষ্ট্র, ব্রাজিল, থাইল্যান্ড, কোরিয়া, ইরান, ভারত, মিশর, ওমান, দুবাই, পেরু, ইত্যাদি

EN 10204 3.1 এবং EN 10204 3.2 অনুযায়ী উপাদান পরীক্ষার শংসাপত্র (MTC), NACE MR0103, NACE MR0175 প্রত্যয়িত পরীক্ষার শংসাপত্র

রেট ব্যাস

পাইপ

ফ্ল্যাঞ্জ

স্ক্রু

ওজন/কেজি ফ্ল্যাঞ্জ

এক্স

গ

ডি

টি

জ

থ্রেড

বোল্ট এর গর্ত

কেজি

15

21,3

22,0

55

80

12

11

M10

4

0,401

20

26,9

27,5

65

90

14

11

M10

4

0,590

25

33,7

34,5

75

100

14

11

M10

4

0,716

32

42,4

43,5

90

120

16

14

M12

4

1,153

40

48,3

49,5

100

130

16

14

M12

4

1,344

50

60,3

61,5

110

140

16

14

M12

4

1,478

65

76,1

77,5

130

160

16

14

M12

4

1,850

80

৮৮,৯

90,5

150

190

18

18

M16

4

2,944

100

114,3

116,0

170

210

18

18

M16

4

3,247

125

139,7

141,5

200

240

20

18

M16

8

4,301

150

168,3

170,5

225

265

20

18

M16

8

4,741

200

219,1

221,5

280

320

22

18

M16

8

৬,৮৬২

250

273,0

276,5

335

375

24

18

M16

12

৮,৮৯৩

300

323,9

327,5

395

440

24

22

M20

12

11,880

350

355,6

359,5

445

490

26

22

M20

12

16,788

400

406,4

411,0

495

540

28

22

M20

16

19,781

450

457,0

462,0

550

595

30

22

M20

16

24,495

500

508,0

513,5

600

645

30

22

M20

20

26,307

600

610,0

616,5

705

755

32

26

M24

20

34,702

700

711,0

714,2

810

860

40
