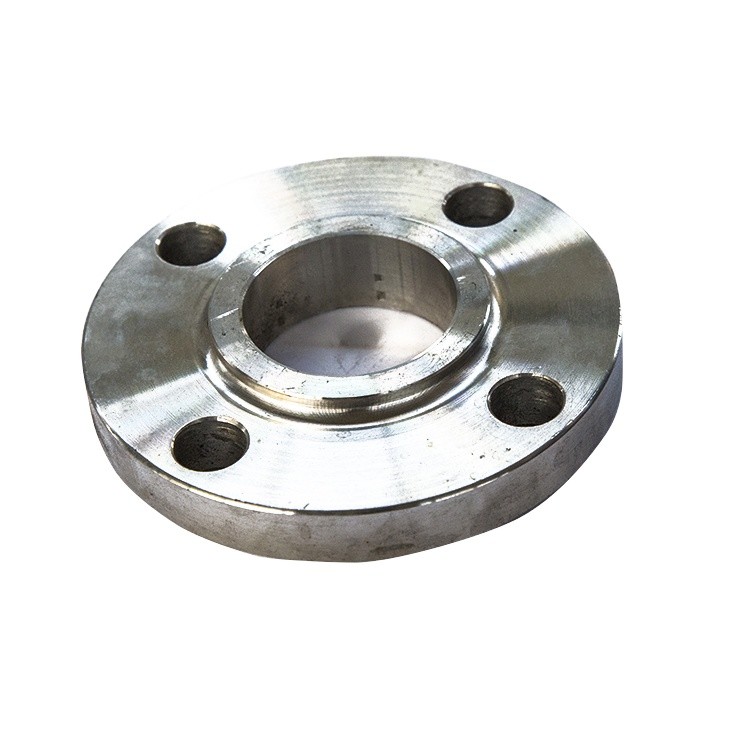

Pn64 10 ইঞ্চি উচ্চ চাপের পাইপ Flanges নিকেল খাদ উপাদান B564 N08820

স্পেসিফিকেশন

ASTM B564 / ASME SB564

আকার

1/2″NB থেকে 60″NB

মান

ANSI/ASME B16.5, B 16.47 সিরিজ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ইত্যাদি।

ক্লাস/চাপ

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 ইত্যাদি।

স্ট্যান্ডার্ড

ANSI Flanges, ASME Flanges, BS Flanges, DIN Flanges, EN Flanges, ইত্যাদি।

স্ট্যান্ডার্ড

টাইপ

ক্লাস

আকার

ASME B16.5

WN/LWN/SO/ব্লাইন্ড/ল্যাপ জয়েন্ট

150#-2500#

1/2"-24"

(ব্লাইন্ড ফ্ল্যাঞ্জ 2500lb 1/2"-12" ছাড়া)

SW ফ্ল্যাঞ্জ

150#-1500#

1/2"-3"

(1500# 1/2"-2 1/2" ছাড়া)

থ্রেডেড

150#-900#

1/2"-24"

1500# 2500#

1/2"-2 1/2"

ASME B16.47 সিরিজ A

WN/ব্লাইন্ড ফ্ল্যাঞ্জ

150# -900#

22"-48"

(900# সাইজ:26"-48" ছাড়া)

ASME B16.47 সিরিজ B

WN/ব্লাইন্ড ফ্ল্যাঞ্জ

75#-300#

26"-48"

400# 600# 900#

26"-36"

DIN2527

অন্ধ চক্রের উন্নত পার্শ্ব

PN6-PN100

DN10-DN1000

DIN2543

তাই ফ্ল্যাঞ্জ

PN16

DN10-DN1000

DIN2544

তাই ফ্ল্যাঞ্জ

PN25

DN10-DN1000

DIN2545

তাই ফ্ল্যাঞ্জ

PN40

DN10-DN500

DIN2565

গলার সাথে থ্রেডেড ফ্ল্যাঞ্জ

PN6

DN6-DN200

DIN2566

গলার সাথে থ্রেডেড ফ্ল্যাঞ্জ

PN16

DN6-DN150

DIN2567

গলার সাথে থ্রেডেড ফ্ল্যাঞ্জ

PN25 PN40

DN6-DN150

DIN2568

গলার সাথে থ্রেডেড ফ্ল্যাঞ্জ

PN64

DN10-DN150

DIN2569

গলার সাথে থ্রেডেড ফ্ল্যাঞ্জ

PN100

DN10-DN150

EN1092-1:2002

ঢালাইয়ের জন্য প্লেট ফ্ল্যাঞ্জ/

ওয়েল্ড-অন প্লেট কলার সহ বা ল্যাপড পাইপের জন্য আলগা প্লেট ফ্ল্যাঞ্জ

শেষ/ব্লাইন্ড ফ্ল্যাঞ্জ/WN ফ্ল্যাঞ্জ

PN2.5-PN100

DN10-DN4000

JIS B2220

ঢালাই ফ্ল্যাঞ্জ,

ল্যাপ জয়েন্ট ফ্ল্যাঞ্জ,

থ্রেডেড ফ্ল্যাঞ্জ

PN6-PN100

DN10-DN1500

BS4504 BS10 টেবিলডি/ই

ঢালাইয়ের জন্য প্লেট ফ্ল্যাঞ্জ/

WN ফ্ল্যাঞ্জ/ফাঁকা ফ্ল্যাঞ্জ

PN6-PN100

DN10-DN1500

অন্যান্য পণ্যসমূহ

নোঙ্গর/সুইভেল/ঘের/লি

ap যুগ্ম/হ্রাস/ছিদ্র

চশমা অন্ধ/প্যাডেল ব্লাইন্ড/

স্পেসার রিং/ওরিফিস প্লেট/ব্লিড রিং

বিশেষ পণ্য: রিং/

forgings/ডিস্ক/খাদ হাতা

সিলিং পৃষ্ঠ

আরএফ এফএফ আরটিজে টিএফ জিএফ এলএফ এলএম

ফ্ল্যাঞ্জ ফেস ফিনিশ

স্টক ফিনিস/সর্পিল দানাদার/

ঘনকেন্দ্রিক দানাদার/মসৃণ ফিনিস

(Ra 3.2 এবং 6.3 মাইক্রোমিটার)

125-250 AARH (এটিকে মসৃণ ফিনিশ বলা হয়)

250-500 AARH (এটিকে স্টক ফিনিশ বলা হয়)

আবরণ

ভ্যানিশ, হলুদ রঙ, অ্যান্টি-রাস্ট তেল, গ্যালভানাইজিং ইত্যাদি

উপাদান গ্রেড

নিকেল খাদ ইস্পাত

ASTM/ASME B/SB564 UNS N02200(নিকেল 200),

UNS N04400(MONEL 400),

UNS N08825(INCOLOY 825), UNS N06600(INCONEL 600),

UNS N06601(INCONEL 601), UNS N06625(INCONEL 625),

UNS N10276(HASTELLOY C276),

ASTM/ASME B/SB160 UNS N02201(নিকেল 201),

ASTM B/SB472 UNS N08020(অ্যালয় 20)

তামার খাদ

ASTM/ASME B/SB151 UNS C70600(CuNi 90/10),

C71500(CuNi 70/30)

মরিচা রোধক স্পাত

ASTM/ASME A/SA182 F304,304L,304H,309H,310H,

316,316H,316L,316LN,

317,317L,321,321H,347,347H

ডুপ্লেক্স এবং সুপার ডুপ্লেক্স স্টিল

ASTM/ASME A/SA182

F44,F45,F51,F53,F55,F60,F61

কার্বন ইস্পাত

ASTM/ASME A/SA105(N)

কম টেম্প কার্বন ইস্পাত

ASTM/ASME A/SA350 LF2

উচ্চ ফলন কার্বন ইস্পাত

ASTM/ASME A/SA694 F52, F56 F60, F65, F70

মিশ্র ইস্পাত

ASTM/ASME A/SA182 GR F5,

F9, F11, F12, F22, F91

টাইটানিয়াম

ASTM/ASME B/SB381 গ্রেড 2, গ্রেড 5, গ্রেড 7

শ্রেণী

গ

Mn

সি

এস

কো

নি

ক্র

ফে

মো

পৃ

C276

0.010 সর্বোচ্চ

1.00 সর্বোচ্চ

0.08 সর্বোচ্চ

0.03 সর্বোচ্চ

সর্বোচ্চ 2.50

50.99 মিনিট

14.50-16.50

4.00-7.00

15.00-17.00

0.04 সর্বোচ্চ

উপাদান

ঘনত্ব

গলনাঙ্ক

প্রসার্য শক্তি

ফলন শক্তি (0.2% অফসেট)

প্রসারণ

Hastelloy C276

8.89 গ্রাম/সেমি3

1370 °C (2500 °ফা)

Psi - 1,15,000, MPa - 790

Psi - 52,000, MPa - 355

40%

স্ট্যান্ডার্ড

ওয়ার্কস্টফ NR.

ইউএনএস

JIS

GOST

EN

বা

Hastelloy C276

2.4819

N10276

NW 0276

ХН65МВУ

NiMo16Cr15W

ЭП760
