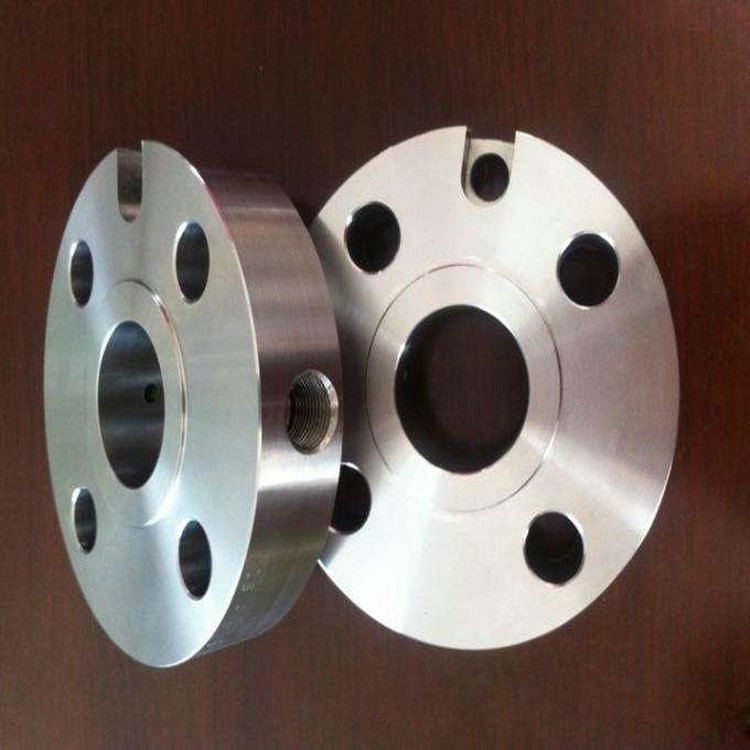

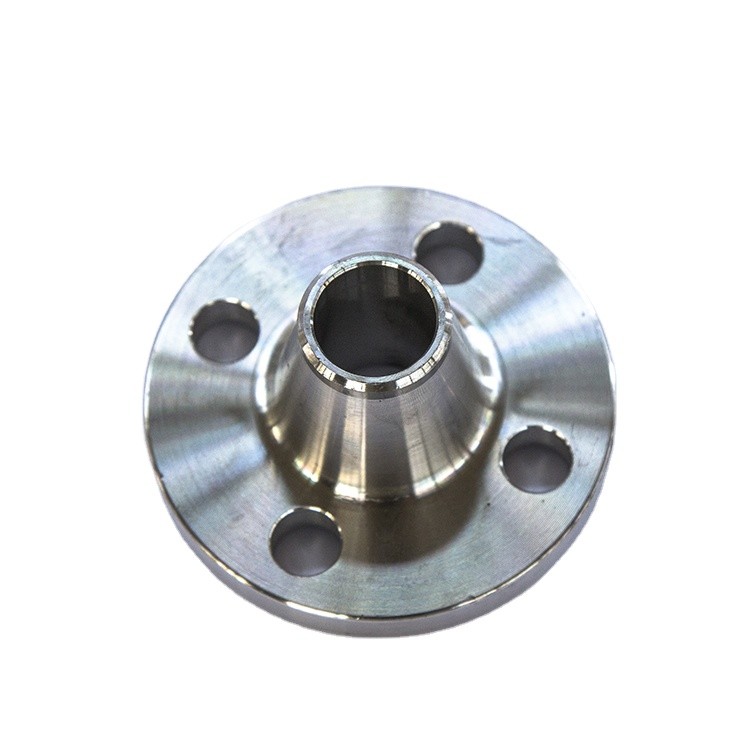

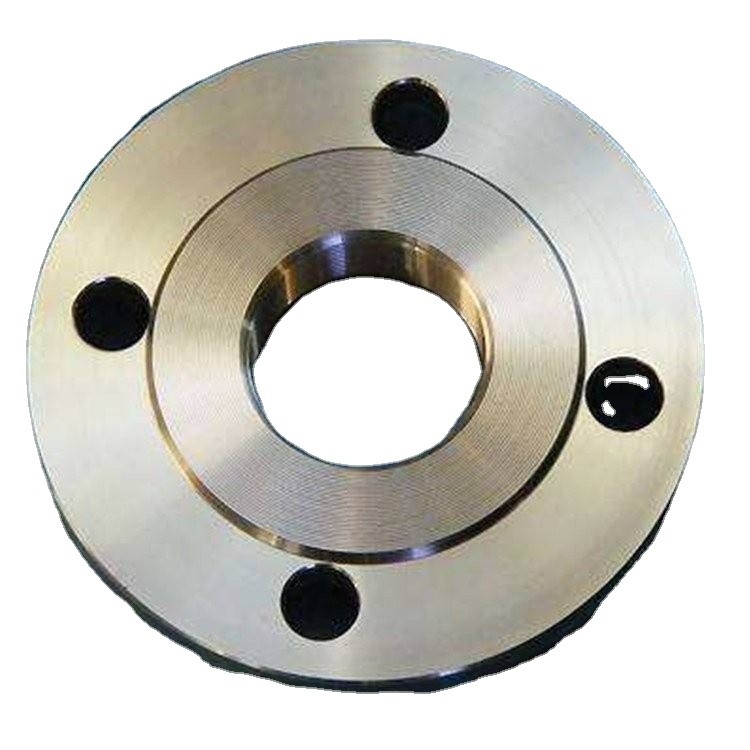

নকল উচ্চ চাপ পাইপ ফ্ল্যাঞ্জস Asme B16.5 904l ক্লাস 150 ক্লাস 300

পণ্যের বর্ণনা

উচ্চ চাপের পাইপ ফ্ল্যাঞ্জ ক্লাস 150/300/600/900/1500 নকল স্টেইনলেস স্টীল ফ্ল্যাঞ্জ Asme B16.5 904l

সুপার অস্টেনিটিক স্টেইনলেস স্টীল (904L স্টেইনলেস স্টীল প্লেট) হল একটি উচ্চ সংমিশ্রণযুক্ত অস্টেনিটিক স্টেইনলেস স্টীল যা খুব কম কার্বন সামগ্রী রয়েছে।এটি পাতলা সালফিউরিক অ্যাসিড ভাল জারা প্রতিরোধের আছে এবং বিশেষভাবে কঠোর জারা অবস্থার সঙ্গে পরিবেশের জন্য ডিজাইন করা হয়েছে.এটিতে উচ্চ ক্রোমিয়াম সামগ্রী এবং পর্যাপ্ত নিকেল সামগ্রী রয়েছে।তামার সংযোজন এটিকে শক্তিশালী অ্যাসিড প্রতিরোধী করে তোলে, বিশেষ করে ক্লোরাইড ফাটলের ক্ষয় এবং স্ট্রেস জারা ক্র্যাকিংয়ের উচ্চ প্রতিরোধের, এবং পিটিং এবং ক্র্যাকিং দেখা সহজ নয়।জারা ক্ষমতা অন্যান্য ইস্পাত গ্রেডের তুলনায় সামান্য ভাল, এবং এটির ভাল মেশিনিবিলিটি এবং ওয়েল্ডিবিলিটি রয়েছে এবং চাপের জাহাজগুলির জন্য ব্যবহার করা যেতে পারে।

শ্রেণী
চীনা গ্রেড: 00Cr20Ni25Mo4.5Cu

জার্মান সাইন নম্বর: 1.4539

আমেরিকান নম্বর: N08904

ইউরোপীয় স্ট্যান্ডার্ড: 904L

904L স্টেইনলেস স্টিলের রাসায়নিক রচনা%

C≤0.03, Si≤1.00, Mn≤2.00, P≤0.035, S≤0.03, Ni: 23.0-25.0, Cr: 18.0-20.0,

Mo: 3.0-4.0, Cu: 4.0-5.0.

কর্মক্ষমতা
খাদ এবং শর্ত: 926,

প্রসার্য শক্তি (Rm N/mm2): 490,

ফলন শক্তি (RP0.2N/mm2): 216,

প্রসারণ A5%: 35.

ঘনত্ব: 8.24g/cm3

ব্যবহার
পেট্রোলিয়াম, পেট্রোকেমিক্যাল যন্ত্রপাতি, যেমন পেট্রোকেমিক্যাল যন্ত্রপাতির চুল্লি ইত্যাদি।

* সালফিউরিক অ্যাসিডের জন্য স্টোরেজ এবং পরিবহন সরঞ্জাম, যেমন হিট এক্সচেঞ্জার ইত্যাদি।

* পাওয়ার প্ল্যান্টের ফ্লু গ্যাস ডিসালফারাইজেশন ডিভাইসটি মূলত টাওয়ার বডি, ফ্লু, ডোর প্লেট, অভ্যন্তরীণ অংশ, শোষণ টাওয়ারের স্প্রে সিস্টেম ইত্যাদিতে ব্যবহৃত হয়।* জৈব অ্যাসিড চিকিত্সা পদ্ধতিতে স্ক্রাবার এবং ফ্যান।

*সমুদ্র জল চিকিত্সা ডিভাইস, সমুদ্রের জল তাপ এক্সচেঞ্জার, কাগজ শিল্প সরঞ্জাম, সালফিউরিক অ্যাসিড, নাইট্রিক অ্যাসিড সরঞ্জাম, অ্যাসিড উত্পাদন, ফার্মাসিউটিক্যাল শিল্প এবং অন্যান্য রাসায়নিক সরঞ্জাম, চাপ জাহাজ, খাদ্য সরঞ্জাম।

*ফার্মাসিউটিক্যাল প্ল্যান্ট: সেন্ট্রিফিউজ, চুল্লি, ইত্যাদি।

* উদ্ভিদের খাবার: সয়া সস জার, রান্নার ওয়াইন, লবণের জার, সরঞ্জাম এবং ড্রেসিং।

ম্যাচিং ঢালাই উপাদান মডেল: ইলেক্ট্রোড (E385-16/17), ঢালাই তার (ER385)।

904L স্টেইনলেস স্টীল প্লেট ব্যাপকভাবে ব্যবহৃত হয় এবং ভাল জারা প্রতিরোধের, তাপ প্রতিরোধের, নিম্ন তাপমাত্রা শক্তি এবং যান্ত্রিক বৈশিষ্ট্য আছে;ভাল গরম কার্যক্ষমতা যেমন স্ট্যাম্পিং এবং বাঁকানো, কোন তাপ চিকিত্সা শক্ত হওয়ার ঘটনা নেই।গৃহস্থালীর জিনিসপত্র (1 এবং 2 টেবিলওয়্যার), ক্যাবিনেট, ইনডোর পাইপলাইন, ওয়াটার হিটার, বয়লার, বাথটাব, অটো যন্ত্রাংশ, চিকিৎসা সরঞ্জাম, বিল্ডিং উপকরণ, রাসায়নিক, খাদ্য শিল্প, কৃষি, জাহাজের অংশগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

সতর্কতা
1 ঢালাই কর্মক্ষমতা

সাধারণ স্টেইনলেস স্টিলের মতো, 90 4 এল বিভিন্ন ঢালাই পদ্ধতি দ্বারা ঢালাই করা যেতে পারে।সর্বাধিক ব্যবহৃত ঢালাই পদ্ধতি হ'ল ম্যানুয়াল আর্ক ওয়েল্ডিং বা নিষ্ক্রিয় গ্যাস শিল্ডেড ওয়েল্ডিং।ইলেক্ট্রোড বা তারের ধাতু বেস ধাতুর গঠনের উপর ভিত্তি করে এবং উচ্চতর বিশুদ্ধতা রয়েছে।মলিবডেনামের উপাদান বেস মেটালের চেয়ে বেশি।ঢালাইয়ের আগে সাধারণত প্রিহিটিং প্রয়োজন হয় না, তবে ঠান্ডা বহিরঙ্গন ক্রিয়াকলাপে, জলীয় বাষ্পের ঘনীভবন এড়াতে জয়েন্টগুলি বা সন্নিহিত অঞ্চলগুলি সমানভাবে উত্তপ্ত করা যেতে পারে।মনে রাখবেন যে স্থানীয় তাপমাত্রা 100 ℃ এর বেশি হওয়া উচিত নয়, যাতে কার্বন জমাট বাঁধতে না পারে এবং আন্তঃগ্রানুলার ক্ষয় না হয়।ঢালাই করার সময়, ছোট লাইন শক্তি, ক্রমাগত এবং দ্রুত ঢালাই গতি ব্যবহার করার পরামর্শ দেওয়া হয়।সাধারণত, ঢালাইয়ের পরে কোনও তাপ চিকিত্সার প্রয়োজন হয় না।তাপ চিকিত্সার প্রয়োজন হলে, এটিকে অবশ্যই 1100~1150℃ এ উত্তপ্ত করতে হবে এবং তারপরে দ্রুত ঠান্ডা করতে হবে।

2 মেশিনযোগ্যতা

904L এর মেশিনিং বৈশিষ্ট্যগুলি অন্যান্য অস্টেনিটিক স্টেইনলেস স্টিলের মতো, এবং মেশিনের সময় টুল স্টিকিং এবং কাজ শক্ত হওয়ার প্রবণতা রয়েছে।পজিটিভ রেক অ্যাঙ্গেল সিমেন্টেড কার্বাইড টুল ব্যবহার করতে হবে এবং ভালকানাইজড এবং ক্লোরিনযুক্ত তেল কাটিং কুল্যান্ট হিসেবে ব্যবহার করা হয়।কাজের কঠোরতা হ্রাস করার ভিত্তির উপর ভিত্তি করে সরঞ্জাম এবং প্রক্রিয়া হওয়া উচিত।কাটিং প্রক্রিয়া চলাকালীন, ধীর কাটিং গতি এবং ফিড পরিমাণ এড়ানো উচিত।

3. উৎপাদন প্রক্রিয়া

একটি সাধারণ-উদ্দেশ্য জারা-প্রতিরোধী উপাদান হিসাবে, 904L স্টেইনলেস স্টীল শীট উচ্চ-কার্যকারিতা পণ্যগুলি পেতে ঠান্ডা-ঘূর্ণিত হতে পারে, যা খাদ্য শিল্পের সরঞ্জাম, রান্নাঘরের পাত্র এবং ইলেকট্রনিক শিল্প সহ অনেক ক্ষেত্রে ব্যবহার করা যেতে পারে।প্রতিটি ক্ষেত্রের ব্যবহার ভিন্ন, এবং কোল্ড-রোল্ড স্টেইনলেস স্টিল 904L স্টেইনলেস স্টিলের কর্মক্ষমতা প্রয়োজনীয়তাও আলাদা।বিশেষ করে যখন স্টেইনলেস স্টিলের স্ট্রিপের বেধ ছোট হয়, তখন এর ব্যাপক ঠান্ডা কাজের পারফরম্যান্স খোঁজা অত্যন্ত গুরুত্বপূর্ণ।এর বৈশিষ্ট্য এবং মাইক্রোস্ট্রাকচারের উপর ঘূর্ণায়মান এবং অ্যানিলিং প্রক্রিয়াগুলির প্রভাব বিশ্লেষণ করে এবং এর মাইক্রোস্ট্রাকচার এবং বৈশিষ্ট্যগুলিতে উত্পাদন প্রক্রিয়ার পরামিতিগুলির প্রভাব অধ্যয়ন করে, অন-সাইট উত্পাদন অপ্টিমাইজেশান এবং কর্মক্ষমতা উন্নতির জন্য পরীক্ষামূলক ডেটা সরবরাহ করা যেতে পারে।

জারা প্রতিরোধের
সাধারণ তাপ চিকিত্সা এবং ঢালাইয়ের ক্ষেত্রে, কোনও কার্বাইড বৃষ্টিপাত হবে না, সাধারণ তাপ চিকিত্সা এবং ঢালাইয়ের পরে আন্তঃগ্রানুলার ক্ষয়ের ঝুঁকি দূর করে।উচ্চ ক্রোমিয়াম-নিকেল-মলিবডেনাম সামগ্রী এবং তামার সংযোজনের কারণে, সালফিউরিক এবং ফর্মিক অ্যাসিডের মতো পরিবেশ হ্রাস করার ক্ষেত্রেও 904L নিষ্ক্রিয় হতে পারে।উচ্চ নিকেল বিষয়বস্তু সক্রিয় অবস্থায় একটি কম ক্ষয় হার ফলাফল.0~98% এর ঘনত্বের পরিসরে বিশুদ্ধ সালফিউরিক অ্যাসিডে, 904L এর অপারেটিং তাপমাত্রা 40 ডিগ্রি সেলসিয়াস পর্যন্ত হতে পারে।বিশুদ্ধ ফসফরিক অ্যাসিডের ঘনত্বের পরিসরে 0~85%, এর ক্ষয় প্রতিরোধ ক্ষমতা খুব ভাল।ভেজা প্রক্রিয়া দ্বারা উত্পাদিত শিল্প ফসফরিক অ্যাসিডের মধ্যে, অমেধ্য জারা প্রতিরোধের উপর একটি শক্তিশালী প্রভাব ফেলে।সমস্ত বিভিন্ন ফসফরিক অ্যাসিডের মধ্যে, 904L সাধারণ স্টেইনলেস স্টিলের চেয়ে বেশি জারা প্রতিরোধী।শক্তিশালী অক্সিডাইজিং নাইট্রিক অ্যাসিডের মধ্যে, 904L-এর ক্ষয় প্রতিরোধের ক্ষমতা অত্যন্ত মিশ্রিত ইস্পাত গ্রেডের তুলনায় কম যা মলিবডেনাম ধারণ করে না।হাইড্রোক্লোরিক অ্যাসিডে, 904L এর ব্যবহার 1-2% কম ঘনত্বের মধ্যে সীমাবদ্ধ।এই ঘনত্ব পরিসরে।904L এর জারা প্রতিরোধ ক্ষমতা প্রচলিত স্টেইনলেস স্টিলের চেয়ে ভালো।904L ইস্পাত পিটিং জারা উচ্চ প্রতিরোধের আছে.ক্লোরাইড দ্রবণে ফাটলের ক্ষয় প্রতিরোধ ক্ষমতাও খুব ভালো।904L এর উচ্চ নিকেল সামগ্রী গর্ত এবং ফাটলে ক্ষয়ের হার হ্রাস করে।সাধারণ অস্টেনিটিক স্টেইনলেস স্টিলগুলি 60 ডিগ্রি সেলসিয়াসের উপরে তাপমাত্রায় ক্লোরাইড-সমৃদ্ধ পরিবেশে স্ট্রেস জারার জন্য সংবেদনশীল হতে পারে এবং স্টেইনলেস স্টিলের নিকেল সামগ্রী বাড়িয়ে এই সংবেদনশীলতা হ্রাস করা যেতে পারে।উচ্চ নিকেল সামগ্রীর কারণে, 904L ক্লোরাইড দ্রবণ, ঘনীভূত হাইড্রোক্সাইড দ্রবণ এবং হাইড্রোজেন সালফাইড সমৃদ্ধ পরিবেশে স্ট্রেস জারা ক্র্যাকিংয়ের জন্য অত্যন্ত প্রতিরোধী।

ফ্ল্যাঞ্জ হল সেই অংশগুলি যা দুটি পাইপের প্রান্তকে সংযুক্ত করে, ফ্ল্যাঞ্জ সংযোগটি ফ্ল্যাঞ্জ দ্বারা সংজ্ঞায়িত করা হয়, গ্যাসকেট এবং বোল্ট তিনটি বিচ্ছিন্ন সংযোগের সম্মিলিত সিলিং কাঠামোর একটি গ্রুপ হিসাবে সংযুক্ত থাকে।গ্যাসকেট দুটি ফ্ল্যাঞ্জের মধ্যে যোগ করা হয় এবং তারপর বোল্ট দ্বারা বেঁধে দেওয়া হয়।বিভিন্ন চাপের ফ্ল্যাঞ্জ, বেধ আলাদা, এবং তারা যে বোল্টগুলি ব্যবহার করে তা আলাদা, যখন পাম্প এবং ভালভ পাইপের সাথে সংযুক্ত হয়, তখন সরঞ্জামগুলির অংশগুলি সংশ্লিষ্ট ফ্ল্যাঞ্জ আকারে তৈরি হয়, যা ফ্ল্যাঞ্জ সংযোগ নামেও পরিচিত, সাধারণত বন্ধ বোল্টযুক্ত সংযোগ অংশগুলি হয় ফ্ল্যাঞ্জ নামেও পরিচিত, যেমন বায়ুচলাচল পাইপের সংযোগ, এই ধরণের অংশগুলিকে "ফ্ল্যাঞ্জ টাইপ পার্ট" বলা যেতে পারে, তবে এই সংযোগটি একটি ডিভাইসের অংশ, যেমন ফ্ল্যাঞ্জ এবং জলের পাম্পের মধ্যে সংযোগ, এটি অনুপযুক্ত নয় জলের পাম্পকে ফ্ল্যাঞ্জ টাইপ অংশ হিসাবে কল করুন, তবে আপেক্ষিক ছোট ভালভ, এটিকে ফ্ল্যাঞ্জ টাইপ অংশ হিসাবে বলা যেতে পারে।

1. উপাদান অনুযায়ী, এটি কার্বন ইস্পাত, ঢালাই ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, তামা, এবং অ্যালুমিনিয়াম খাদ বিভক্ত করা যেতে পারে।2. উৎপাদন পদ্ধতি অনুসারে, এটি নকল ফ্ল্যাঞ্জ, ঢালাই ফ্ল্যাঞ্জ, ঢালাই ফ্ল্যাঞ্জ ইত্যাদিতে বিভক্ত করা যেতে পারে। স্ট্যান্ডার্ড, ইলেকট্রিক পাওয়ার স্ট্যান্ডার্ড), আমেরিকান স্ট্যান্ডার্ড (এএসটিএম), জার্মান স্ট্যান্ডার্ড (ডিআইএন), জাপানিজ স্ট্যান্ডার্ড (জেবি), ইত্যাদি। স্টিল পাইপ ফ্ল্যাঞ্জের জন্য আমার দেশের জাতীয় স্ট্যান্ডার্ড সিস্টেম GB 1 ফ্ল্যাঞ্জের নামমাত্র চাপ: 0.25Mpa-42.0Mpa সিরিজ 1 : PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25 .0, PN42 (প্রধান সিরিজ) সিরিজ 2: PN0.25, PN0.6, PN2.5, PN4 .0 2. ফ্ল্যাঞ্জ গঠন: একটি, ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জ PL;b, ফ্ল্যাট ওয়েল্ডিং বেল্ট নেক SO;c, বাট ওয়েল্ডিং ফ্ল্যাঞ্জ WN;d, সকেট ঢালাই ফ্ল্যাঞ্জ SW;e, লুজ ফ্ল্যাঞ্জ PJ/SE f, ইন্টিগ্রেল পাইপ IF;g, থ্রেডেড ফ্ল্যাঞ্জ Th;h, ফ্ল্যাঞ্জ কভার BL, আস্তরণের ফ্ল্যাঞ্জ কভার BL(S)।3. ফ্ল্যাঞ্জ সিলিং পৃষ্ঠের ধরন: সমতল পৃষ্ঠ FF, উত্থিত পৃষ্ঠ RF, অবতল পৃষ্ঠ FM, উত্তল পৃষ্ঠ MF, জিহ্বা এবং খাঁজ পৃষ্ঠ TG, রিং সংযোগ পৃষ্ঠ RJ কার্বন ইস্পাত পাইপ সংযোগ 2.5Mpa উপর।ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের সিলিং পৃষ্ঠটি তিন প্রকারে তৈরি করা যেতে পারে: মসৃণ প্রকার, অবতল-উত্তল প্রকার এবং জিহ্বা-এবং-খাঁজের ধরন।মসৃণ ফ্ল্যাট ওয়েল্ডিং ফ্ল্যাঞ্জের প্রয়োগটি সবচেয়ে বড়, এবং এটি বেশিরভাগ মাঝারি মাঝারি অবস্থার ক্ষেত্রে ব্যবহৃত হয়, যেমন নিম্ন-চাপের অপরিশোধিত সংকুচিত বায়ু এবং নিম্ন-চাপের সঞ্চালন জল।এর সুবিধা হল দাম তুলনামূলকভাবে সস্তা।বাট ওয়েল্ডিং ইস্পাত ফ্ল্যাঞ্জ: এটি ফ্ল্যাঞ্জ এবং পাইপের বাট ওয়েল্ডিংয়ের জন্য ব্যবহৃত হয়।এটির যুক্তিসঙ্গত গঠন, উচ্চ শক্তি এবং অনমনীয়তা রয়েছে, উচ্চ তাপমাত্রা এবং উচ্চ চাপ, বারবার নমন এবং তাপমাত্রার ওঠানামা সহ্য করতে পারে এবং নির্ভরযোগ্য সিলিং কর্মক্ষমতা রয়েছে।0.25-2.5Mpa নামমাত্র চাপ সহ বাট ওয়েল্ডিং ফ্ল্যাঞ্জ একটি অবতল-উত্তল সিলিং পৃষ্ঠকে গ্রহণ করে।সকেট ওয়েল্ডিং ফ্ল্যাঞ্জ: সাধারণত PN≤10.0Mpa, DN≤40 সহ পাইপলাইনে ব্যবহৃত হয়;বাট ঢালাই লুপার ফ্ল্যাঞ্জ।এটি প্রায়শই এমন ক্ষেত্রে ব্যবহৃত হয় যেখানে মাঝারি তাপমাত্রা এবং চাপ বেশি নয় এবং মাঝারিটি আরও ক্ষয়কারী।যখন মাঝারিটি বেশি ক্ষয়কারী হয়, তখন ফ্ল্যাঞ্জের যে অংশটি মাঝারিটির সাথে যোগাযোগ করে (ফ্ল্যাঞ্জিং শর্ট জয়েন্ট) সেটি স্টেইনলেস স্টিলের মতো উচ্চ-গ্রেডের ক্ষয়-প্রতিরোধী উপাদান দিয়ে তৈরি এবং বাইরের অংশটি নিম্ন-গ্রেডের উপকরণগুলির ফ্ল্যাঞ্জ রিং দ্বারা আবদ্ধ থাকে যেমন কার্বন ইস্পাত.সিলিং অর্জন করার জন্য;ইন্টিগ্রেল ফ্ল্যাঞ্জ: ফ্ল্যাঞ্জ প্রায়শই সরঞ্জাম, পাইপ, ভালভ ইত্যাদির সাথে একত্রিত হয়। এই ধরনের সাধারণত সরঞ্জাম এবং ভালভ ব্যবহার করা হয়।

ফ্ল্যাঞ্জগুলি সাধারণত নির্মাণ, পেট্রোলিয়াম, রাসায়নিক শিল্প, বিদ্যুৎ, জাহাজ নির্মাণ, কাগজ তৈরি, ধাতুবিদ্যা, জল সরবরাহ এবং পয়ঃনিষ্কাশনের কাজ, হালকা এবং ভারী শিল্প, নদীর গভীরতানির্ণয় এবং বৈদ্যুতিক ইত্যাদিতে ব্যবহৃত হয়।
