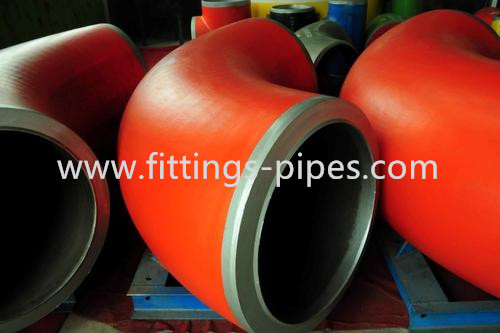

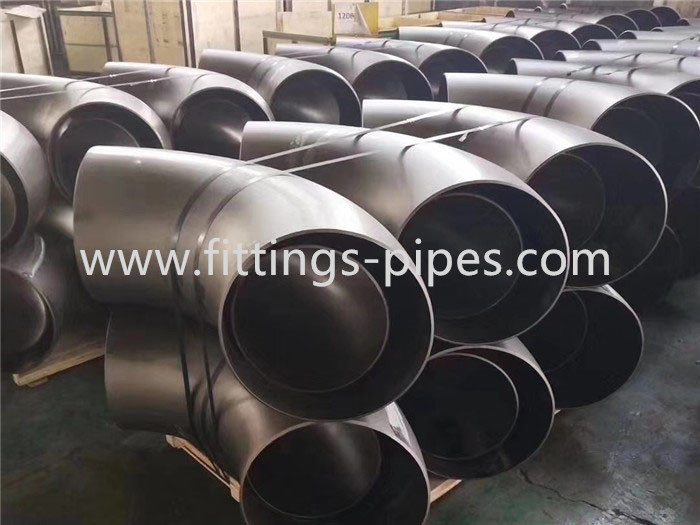

A234GR। WP11-S লং ব্যাস অ্যালয় সিমলেস কনুই 20" 45° S60

বাট-ওয়েল্ডিং পাইপ ফিটিং বিস্তারিত

উপাদান

কার্বন ইস্পাত :

ASTM, A234WPB, A234WPC, A420WPL6 ,Q235,10#, A3, Q235A, 20G,16Mn,

DIN St37, St45.8, St52.4, St.35.8, St.35.8.

মরিচা রোধক স্পাত:

1Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni10 0Cr17Ni12Mo2Ti

00Cr17Ni14Mo2 304 304L 316 316L

মিশ্র ইস্পাত:

16Mn Cr5Mo 12Cr1MoV 10CrMo910 15CrMo 12Cr2Mo1,

A335P22 St45.8, ASTM A860 WPHY X42 X52 X60 X70

স্ট্যান্ডার্ড

ASTM/JIS/DIN/BS/GB/GOST

মডেল

1.Tee (সরাসরি এবং হ্রাস) 2.180 ডিইজি রিটার্ন

3.কনুই (45/90/180 ডিইজি) 4.ক্যাপ

5. হ্রাসকারী (কেন্দ্রিক এবং উদ্ভট)

TYPE

সীম বা বিজোড়

কনুই ডিগ্রী

45 ডিগ্রী, 90 ডিগ্রী, 180 ডিগ্রী

পৃষ্ঠতল

ব্ল্যাক পেইন্ট, অ্যান্টি রাস্ট অয়েল, হট-ডিপড গ্যালভানাইজ

প্রাচীর বেধ

SCH5S,SCH10S,SCH10,SCH20,SCH30,SCH40,STD,XS,SCH60,

SCH80,SCH100,SCH120,SCH140,SCH160,XXS,2MM

SIZE

1/2"-48"(Dn15-Dn1200)

সংযোগ

ঢালাই

আকৃতি

সমান, হ্রাস করা

সনদপত্র

ISO-9001

আবেদন

পেট্রোলিয়াম, রাসায়নিক, শক্তি, গ্যাস, ধাতুবিদ্যা, জাহাজ নির্মাণ, নির্মাণ, ইত্যাদি

সংশ্লিষ্ট পণ্য

1. কার্বন ইস্পাত স্তনবৃন্ত এবং সকেট

2. ফ্ল্যাঞ্জ

3. নমনীয় লোহার পাইপ জিনিসপত্র

4. পাইপ

5. উচ্চ চাপ জিনিসপত্র

6. ভালভ

7. PTFE. থ্রেড সীল টেপ

8. পিতলের জিনিসপত্র

9. নমনীয় লোহার পাইপ ফিটিং

10. তামার জিনিসপত্র

11. স্যানিটারি জিনিসপত্র, ইত্যাদি,

12. খাঁজকাটা জিনিসপত্র

গ্রাহকদের আঁকা বা নকশা উপলব্ধ.

প্যাকেজ

1> 1/2" - 2" কার্টনে।

2> কাঠের ক্ষেত্রে 2" এর উপরে।

বড় আকার pallets দ্বারা কার্যকরী হয়.

প্রসবের বিবরণ

প্রতিটি অর্ডারের পরিমাণ এবং স্পেসিফিকেশন অনুযায়ী।

সাধারণ ডেলিভারি সময় আমানত প্রাপ্তির 15 থেকে 20 দিন পরে।

ইউনিট: ইঞ্চি

নামমাত্র

পাইপ

আকার

দিয়া বাইরে।

(OD)

দেয়ালের বেধ (T)

90o L/R কনুই কেন্দ্র এ শেষ করতে

45o L/R কনুই কেন্দ্র শেষ বি

90o S/R কনুই কেন্দ্র এ শেষ করতে

Sch.5S

Sch.10S

Sch.40S

Sch.80S

1/2

0.840

0.065

0.083

0.109

0.147

1.50

0.625

3/4

1.050

0.065

0.083

0.113

0.154

1.12

0.438

1

1.315

0.065

0.109

0.133

0.179

1.50

0.875

1.00

1-1/4

1.660

0.065

0.109

0.140

0.191

1.88

1.00

1.25

1-1/2

1.900

0.065

0.109

0.145

0.200

2.25

1.12

1.50

2

2.375

0.065

0.109

0.154

0.218

3.00

1.38

2.00

2-1/2

2.875

0.083

0.120

0.203

0.276

3.75

1.75

2.50

3

3.500

0.083

0.120

0.216

0.300

4.50

2.00

3.00

4

4.500

0.083

0.120

0.237

0.337

৬.০০

2.50

4.00

5

5.563

0.109

0.134

0.258

0.375

7.50

3.12

৫.০০

6

৬.৬২৫

0.109

0.134

0.280

0.432

9.00

3.75

৬.০০

8

8.625

0.109

0.148

0.322

0.500

12.00

৫.০০

৮.০০

10

10.750

0.134

0.165

0.375

0.500

15.00

৬.২৫

10.00

12

12.750

0.156

0.180

0.375

0.500

18.00

7.50

12.00

14

14.000

0.156

0.250

0.375

0.500

21.00

8.75

14.00

16

16.000

0.165

0.250

0.375

0.500

24.00

10.00

16.00

18

18.000

0.165

0.250

0.375

0.500

27.00

11.25

18.00

20

20.000

0.188

0.250

0.375

0.500

30.00

12.50

20.00

24

24.000

0.218

0.250

0.375

0.500

36.00

13.50

24.00

শ্রেণী

গ

Mn

P≤

S≤

সি

ক্র

মো

P11

০.০৫-০.১৫

0.30-0.60

0.025

0.025

0.50-1.00

1.00-1.50

0.44-0.65

P22

০.০৫-০.১৬

0.30-0.60

0.025

0.025

≤0.50

1.90-2.60

0.87-1.13

P5

≤0.15

0.30-0.60

0.025

0.025

≤0.50

4.00-6.00

0.45-0.65

P9

≤0.15

0.30-0.60

0.025

0.025

0.25-1.00

8.00-10.00

0.90-1.10

P91

০.০৮-০.১২

0.30-0.60

0.020/0.010

0.020/0.010

০.০২-০.৫০

8.00-9.50

0.85-1.05

P92

০.০৭-০.১৩

0.30-0.60

0.020/0.010

0.020/0.010

≤0.50

8.50-9.50

0.30-0.60
