বিস্তারিত তথ্য
পণ্যের বর্ণনা

বিস্তারিত তথ্য
মডেল নম্বার::	1/2"-36"	সার্টিফিকেশন::	আইএসও টিইউভি
পরিমাণ::	1 একক	প্যাকেজিং বিবরণ::	কোনো ফিউমিগেট বা ফিউমিগেট প্লাইউড/উড প্যালেট বা কেস নেই
ডিগ্রী::	45° 90° 180°	স্ট্যান্ডার্ড::	ASTM B16.9, JIS G3458 JIS G3462 DIN 17175 EN10253
বিশেষভাবে তুলে ধরা:	টিইউভি সীমলেস গ্যালভানাইজড পাইপ কনুই , সিমলেস আইএসও গ্যালভানাইজড পাইপ কনুই , টিইউভি 45ডিগ্রি সিমলেস পাইপ কনুই

পণ্যের বর্ণনা

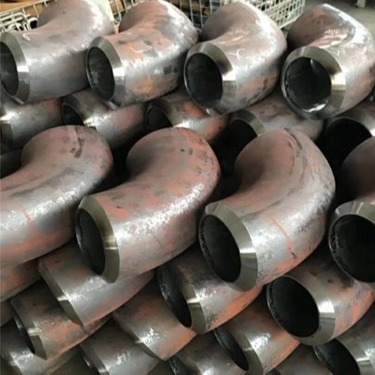

ইস্পাত পাইপ কনুই বিজোড় Astm A234 Wpb ইস্পাত পাইপ কনুই কার্বন কালো গ্যালভানাইজড

ASTM A234 WPB হল 90 ডিগ্রী লম্বা ব্যাসার্ধের কনুইয়ের জন্য একটি সাধারণ গ্রেড, যা অত্যন্ত চাহিদার একটি।তারা একটি বড় আকার এবং বেধ পরিসীমা উপলব্ধ.তারা একটি ভাল কর্মক্ষমতা আছে এবং অধিকাংশ শিল্প পাইপলাইন প্রয়োজন যথেষ্ট.

ইস্পাত পাইপ কনুই কত প্রকার?

আকৃতি অনুযায়ী, সোজা এবং হ্রাসকারী কনুই আছে।

কোণের উপর নির্ভর করে, সাধারণত 45 ডিগ্রি, 90 ডিগ্রি এবং 180 ডিগ্রি কনুই থাকে।

ব্যাসার্ধের উপর ভিত্তি করে, দীর্ঘ ব্যাসার্ধ (1.5D) এবং ছোট ব্যাসার্ধ (1D) কনুই রয়েছে।

সংযোগের জন্য, তারা সকেট জোড় কনুই, বাট জোড় কনুই এবং থ্রেডেড কনুইতে বিভক্ত হতে পারে।

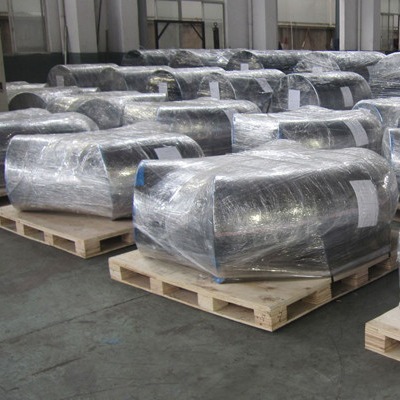

90 ডিগ্রি কনুইয়ের প্যাকেজ

আমরা নাম, গ্রেড, হিট নং, আকার, স্ট্যান্ডার্ড এবং সময়সূচী বেধ সহ সমস্ত কার্বন ইস্পাত বাটওয়েল্ড ফিটিং চিহ্নিত করেছি।90 ডিগ্রী ASTM A234 WPB কনুইয়ের ব্লাস্টিং, পেইন্টিং এবং চিহ্নিত করার পরে, আমাদের কর্মীরা সেগুলিকে প্লাস্টিকের ফোম দিয়ে মুড়ে কাঠের কেস বা প্যালেটগুলিতে প্যাক করে।

পরিচ্ছন্ন লেবেলগুলি প্যাকেজের বাইরে ট্যাগ করা হয় যাতে সহজে পরিমাণ সনাক্ত করা যায় এবং পণ্যের আইডি অপারেশন এবং পরিবহনের সময় খুব যত্ন নেওয়া হয়।

কার্বন ইস্পাত কনুই মাত্রা

কার্বন স্টিলের মাত্রা 90 ডিগ্রি কনুই এবং 45 ডিগ্রি কনুই

এনপিএস	OD ডি	90° লং রেড কেন্দ্র থেকে শেষ ক	45° লং রেড কেন্দ্র থেকে শেষ খ	90° 3D কেন্দ্র থেকে শেষ ক	45° 3D কেন্দ্র থেকে শেষ খ
1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1.1/4	42.2	48	25	95	39
1.1/2	48.3	57	29	114	47
2	৬০.৩	76	35	152	63
2.1/2	73	95	44	190	79
3	৮৮.৯	114	51	229	95
3.1/2	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

কার্বন ইস্পাত 45 ডিগ্রী কনুই এবং কার্বন ইস্পাত 90 ডিগ্রী কনুইয়ের মাত্রা মিলিমিটারে থাকে যদি না অন্যথায় নির্দেশিত হয়।প্রাচীর বেধ (t) গ্রাহক দ্বারা নির্দিষ্ট করা আবশ্যক.

বাট ওয়েল্ড কনুইয়ের মাত্রা সহনশীলতা - 45° এবং 90° - LR এবং 3D - ASME B16.9

নামমাত্র পাইপ আকার	1/2 থেকে 2.1/2	3 থেকে 3.1/2	4	5 থেকে 8
বাইরে ব্যাস বেভেল (D) এ	+ 1.6 - 0.8	1.6	1.6	+ 2.4 - 1.6
শেষে ব্যাস ভিতরে	0.8	1.6	1.6	1.6
সেন্টার টু এন্ড এলআর (এ/বি)	2	2	2	2
সেন্টার টু এন্ড 3D (A/B)	3	3	3	3
নামমাত্র পাইপ আকার	10 থেকে 18	20 থেকে 24	26 থেকে 30	32 থেকে 48
বাইরে ব্যাস বেভেল (D) এ	+ 4 - 3.2	+ ৬.৪ - 4.8	+ ৬.৪ - 4.8	+ ৬.৪ - 4.8
শেষে ব্যাস ভিতরে	3.2	4.8	+ ৬.৪ - 4.8	+ ৬.৪ - 4.8
সেন্টার টু এন্ড এলআর (এ/বি)	2	2	3	5
সেন্টার টু এন্ড 3D (A/B)	3	3	6	6
দেয়ালের বেধ (t)	নামমাত্র প্রাচীর বেধের 87.5% এর কম নয়

ASTM A234 WPB কনুই মাত্রা

স্ট্যান্ডার্ড: ASME B16.9, SH3408, HG/T21635 / 21631, SY/T0510

ব্যাস: DN20 থেকে DN1500/ 3/4” থেকে 60”

সময়সূচী: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

ব্যাসার্ধ: সংক্ষিপ্ত ব্যাসার্ধ (SR) এবং দীর্ঘ ব্যাসার্ধ (LR)

প্রকার: বিজোড় এবং ঢালাই

পৃষ্ঠ: কালো প্রাইমার, গ্যালভানাইজড

বিজোড় গ্যালভানাইজড পাইপ এলবো 45 ডিগ্রি ISO TUV সার্টিফিকেশন 0

বিজোড় গ্যালভানাইজড পাইপ এলবো 45 ডিগ্রি ISO TUV সার্টিফিকেশন 2

বিজোড় গ্যালভানাইজড পাইপ এলবো 45 ডিগ্রি ISO TUV সার্টিফিকেশন 3

বিজোড় গ্যালভানাইজড পাইপ এলবো 45 ডিগ্রি ISO TUV সার্টিফিকেশন 4

বিজোড় গ্যালভানাইজড পাইপ এলবো 45 ডিগ্রি ISO TUV সার্টিফিকেশন 5

বিজোড় গ্যালভানাইজড পাইপ এলবো 45 ডিগ্রি ISO TUV সার্টিফিকেশন 6

বিজোড় গ্যালভানাইজড পাইপ এলবো 45 ডিগ্রি ISO TUV সার্টিফিকেশন 7

ট্যাগ:

পণ্যের বিবরণ:
উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	hongcheng
সাক্ষ্যদান:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
মডেল নম্বার:	1/2" থেকে 24"
প্রদান:
ন্যূনতম চাহিদার পরিমাণ:	1 পিসি
মূল্য:	consult
প্যাকেজিং বিবরণ:	পাতলা পাতলা কাঠের কেস বা প্যালেট
ডেলিভারি সময়:	7-15 কাজের দিন
পরিশোধের শর্ত:	এল/সি, ডি/পি, টি/টি
যোগানের ক্ষমতা:	2 মিলিয়ন টন/বছর
