A335 P11 P22 Sch 40 Steel Pipe Elbow 90 Degree Lr Seamless Fitting

A335 P11 P22 Sch 40 স্টিল পাইপ কনুই 90 ডিগ্রি Lr বিজোড় ফিটিং

পণ্যের বিবরণ:
উৎপত্তি স্থল:	চীন
পরিচিতিমুলক নাম:	hongcheng
সাক্ষ্যদান:	Pcoc, Reach, Iecee, Scoc, Epa, Gs
মডেল নম্বার:	1/2" থেকে 24"
প্রদান:
ন্যূনতম চাহিদার পরিমাণ:	10 পিসি
মূল্য:	consult
প্যাকেজিং বিবরণ:	পাতলা পাতলা কাঠের কেস বা প্যালেট
ডেলিভারি সময়:	7-15 কাজের দিন
পরিশোধের শর্ত:	এল/সি, ডি/পি, টি/টি
যোগানের ক্ষমতা:	2 মিলিয়ন টন/বছর

এখন যোগাযোগ

বিস্তারিত তথ্য
পণ্যের বর্ণনা

বিস্তারিত তথ্য
সার্টিফিকেশন::	ASME, ANSI, DIN, JIS, BS, KS	উপাদান ::	খাদ
যোগানের ক্ষমতা::	5000 টন/মাস	প্রাচীর বেধ:	Sch5-Sch160 XXS,STD,XS, SGP
কোণ:	45° 90° 180°, ইত্যাদি	উপাদান::	মরিচা রোধক স্পাত
বিশেষভাবে তুলে ধরা:	a335 p11 ইস্পাত পাইপ কনুই , বিজোড় lr ইস্পাত পাইপ কনুই , a335 p22 বিজোড় পাইপ কনুই

পণ্যের বর্ণনা

A335 P11 P22 Sch40 90 ডিগ্রি Lr বিজোড় ইস্পাত পাইপ কনুই ফিটিং

ASME SB366 WPNCMC রিডুসার ASTM B366 WPNCMC সিমলেস বাট ওয়েল্ড ফিটিংস 90 ডিগ্রী SCH40 স্টিল পাইপ রিডুসার
ASTM B366 গ্রেড WPNCMC ফিটিংস কি?
ASTM B366 গ্রেড WPNCMC ফিটিং হল এক ধরনের ঢালাইযোগ্য পাইপ ফিটিং যা প্রবাহের দিক পরিবর্তন, শাখা বন্ধ করতে বা পাইপের আকার কমানোর অনুমতি দেয়।
ASTM B366 গ্রেড WPNCMC ফিটিং এর স্পেসিফিকেশন~

SIZE	ASTM B366 WPNCMC সিমলেস বাট ওয়েল্ড ফিটিংস: 1/2" - 10" ASTM B366 গ্রেড WPNCMC ওয়েল্ডেড বাট ওয়েল্ড ফিটিংস: 1/2" - 48"
মাত্রা	ASME/ANSI B16.9, ASME B16.28, MSS-SP-43, BS4504, BS4504, BS1560, BS10
পুরুত্ব	SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160, XXS NACE MR 01-75 এর সাথে উপলব্ধ
প্রকার	ASTM B366 গ্রেড WPNCMC বাটওয়েল্ড ফিটিং ASME SB366-WPNCMC সিমলেস ফিটিং B366 gr WPNCMC ERW ফিটিং ASME SB366-WPNCMC ঢালাই ফিটিং B366 WPNCMC ফেব্রিকেটেড পাইপ ফিটিং ASTM B366 গ্রেড WPNCMC বেভেল পাইপ ফিটিং শেষ করে
OD	DN15-DN1200
সংযোগ	ঢালাই
বেডিং ব্যাসার্ধ	R=1D, 2D, 3D, 5D, 6D, 8D, 10D বা কাস্টম ASME SB366 WPNCMC পাইপ ফিটিং
রেঞ্জ	Sch 10s, 40s, 80s, 160s, XXS-এ ½" NB থেকে 24" NB।(DN6~DN100) ASTM B366-WPNCMC বাটওয়েল্ড ফিটিং
ডিগ্রী কনুই এর	কোণ: 22.5 ডিগ্রী, 30 ডিগ্রী, 45 ডিগ্রী, 90 ডিগ্রী, 180 ডিগ্রী, 1.0 ডি, 1.5 ডি, 2.0 ডি, 2.5 ডি, 3 ডি, 4 ডি, 5 ডি, 6 ডি, 7 ডি-40 ডি। স্ট্যান্ডার্ড: ASME B16.9, ASME B16.28, ASME B16.25, MSS SP-75 DIN2605 JISB2311 JISB2312 JISB2313, BS, GB, ISO
প্রক্রিয়া	পুশ, প্রেস, ফরজ, কাস্ট, ইত্যাদি
পরীক্ষা	EN 10204/3.1B কাঁচামাল সার্টিফিকেট 100% রেডিওগ্রাফি টেস্ট রিপোর্ট তৃতীয় পক্ষের পরিদর্শন রিপোর্ট (চার্জ করা হয়েছে)

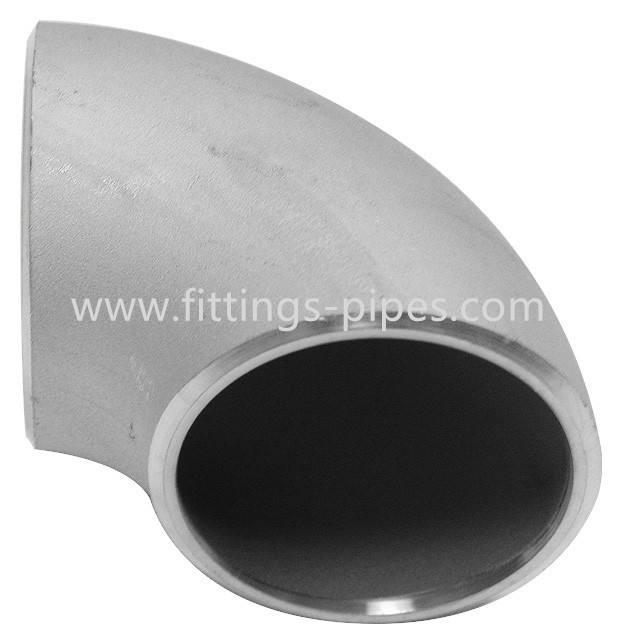

A335 P11 P22 Sch 40 স্টিল পাইপ কনুই 90 ডিগ্রি Lr বিজোড় ফিটিং 0

পণ্যের পরামিতি

এনপিএস	OD ডি	90° লং রেড সেন্টার শেষ হবে ক	45° লং রেড সেন্টার থেকে শেষ বি	90° কেন্দ্র থেকে শেষ A	45° কেন্দ্র থেকে শেষ বি



1/2	21.3	38	16
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1¼	42.2	48	25	95	39
1½	48.3	57	29	114	47
2	৬০.৩	76	35	152	63
2½	73	95	44	190	79
3	৮৮.৯	114	51	229	95
3½	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505

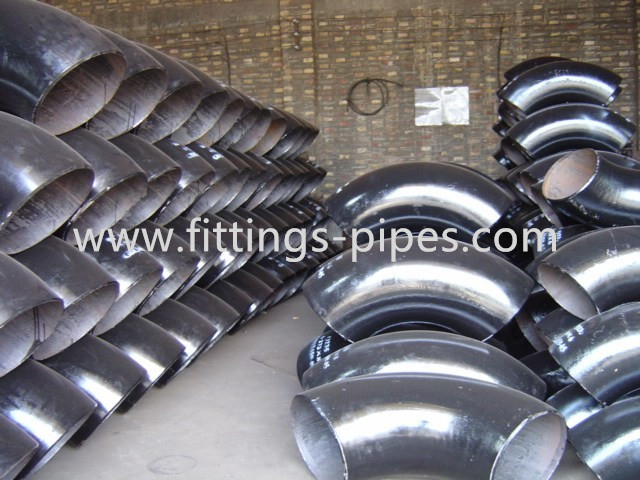

A335 P11 P22 Sch 40 স্টিল পাইপ কনুই 90 ডিগ্রি Lr বিজোড় ফিটিং 2
3.1 MTC অর্ডার দেওয়া এবং কার্গোর সাথে একসাথে পাঠানোর পরে দেওয়া হয়।
ASTM B366 গ্রেড WPNCMC ফিটিংসের ডাইমেনশন~

নামমাত্র পাইপ আকার	সমস্ত জিনিসপত্র	সমস্ত জিনিসপত্র	সমস্ত জিনিসপত্র	কনুই/টিস	180° রিটার্ন বাঁক	180° রিটার্ন বাঁক	180 ডিগ্রী রিটার্ন বাঁক	হ্রাসকারী	ক্যাপস
এনপিএস	বেভেল (1), (2) এ OD	আইডি শেষে (1), (3), (4)	প্রাচীর পুরুত্ব (3)	কেন্দ্র থেকে শেষ মাত্রা A, B, C, M	কেন্দ্র থেকে কেন্দ্র ও	ব্যাক-টু-ফেস কে	প্রান্ত U এর প্রান্তিককরণ	সামগ্রিক দৈর্ঘ্য H	সামগ্রিক দৈর্ঘ্য ই
½ থেকে 2½	0.06 -0.03	0.03	নামমাত্র বেধের 87.5% এর কম নয়	0.06	0.25	0.25	0.03	0.06	0.12
3 থেকে 3 ½	0.06	0.06	নামমাত্র বেধের 87.5% এর কম নয়	0.06	0.25	0.25	0.03	0.06	0.12
4	0.06	0.06	নামমাত্র বেধের 87.5% এর কম নয়	0.06	0.25	0.25	0.03	0.06	0.12
5 থেকে 8	0.09 -0.06	0.06	নামমাত্র বেধের 87.5% এর কম নয়	0.06	0.25	0.25	0.03	0.06	0.25
10 থেকে 18	0.16 -0.12	0.12	নামমাত্র বেধের 87.5% এর কম নয়	0.09	0.38	0.25	0.06	0.09	0.25
20 থেকে 24	0.25 -0.19	0.19	নামমাত্র বেধের 87.5% এর কম নয়	0.09	0.38	0.25	0.06	0.09	0.25
26 থেকে 30	0.25 -0.19	0.19	নামমাত্র বেধের 87.5% এর কম নয়	0.12	…	…	…	0.19	0.38
32 থেকে 48	0.25 -0.19	0.19	নামমাত্র বেধের 87.5% এর কম নয়	0.19	…	…	…	0.19	0.38
