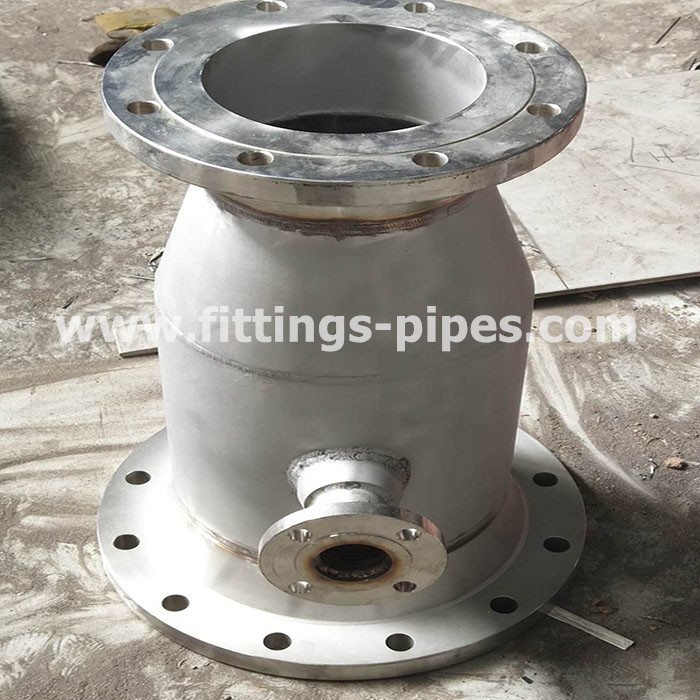

ওডিএম প্রিফেব্রিকেটেড পাইপ স্পুল, পাওয়ার কনস্ট্রাকশনের জন্য এসএস পাইপ ফ্যাব্রিকেশন

পণ্যের বর্ণনা

প্রিফেব্রিকেটেড পাইপ কাস্টমাইজড ফিটিং অ্যালয় স্টিল/ স্টেইনলেস স্টীল পাইপ প্রিফেব্রিকেটেড ফ্যাব্রিকেশন পাওয়ার জন্য

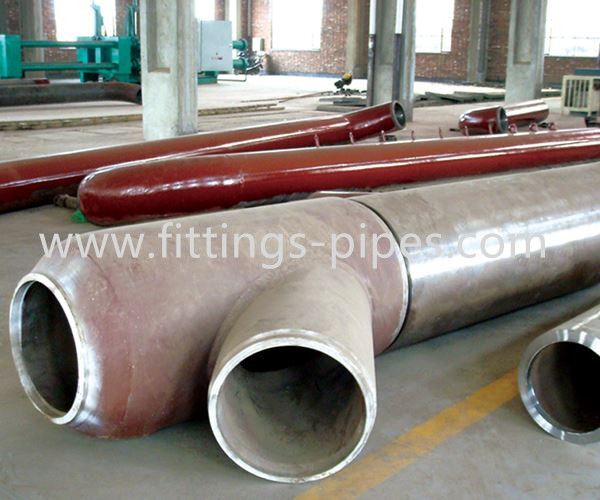

পাওয়ার প্ল্যান্ট ফ্যাক্টরির পাইপিংয়ের চারটি বড় পাইপলাইন, চারটি বড় পাইপলাইন

এটি তাপবিদ্যুৎ কেন্দ্রের চারটি প্রধান পাইপলাইনের পেশাদার প্রস্তুতকারক।কোম্পানিটি খাদ উচ্চ-চাপ খাদ ইস্পাত পাইপ এবং অ্যালয় পাইপ ফিটিংগুলির একটি সহায়ক সরবরাহ ইউনিট।এটি সহায়ক কাজও গ্রহণ করে এবং আমদানি করা উচ্চ-চাপযুক্ত খাদ কনুই, অ্যালয় পাইপ ফিটিং এবং অ্যালয় পাইপ নমন পরিষেবাগুলি তৈরি করে।এটি একটি জটিল সংহত স্টোরেজ, অপারেশন এবং প্রক্রিয়াকরণ।20,000 টন পাইপ এবং ইস্পাত পাইপ স্টোরেজ গুদাম সংরক্ষণ করুন।আমাদের কোম্পানির স্বাধীন আমদানি ও রপ্তানির অধিকার রয়েছে এবং বাজারটি জাপান, জার্মানি, ইতালি, স্পেন, মার্কিন যুক্তরাষ্ট্র, সুইজারল্যান্ড, পোল্যান্ড, আর্জেন্টিনা, দক্ষিণ কোরিয়া এবং অন্যান্য দেশে প্রসারিত হয়েছে।

বিদ্যুৎ কেন্দ্রের চারটি প্রধান পাইপলাইনের বিস্তারিত বিবরণ:

1. প্রধান বাষ্প পাইপলাইন উপাদান নির্বাচন

বিদ্যুৎ কেন্দ্রের পাইপলাইন ও ফিটিং এর মানসম্মত সভায় বিদ্যুৎ মন্ত্রনালয়ের সংশ্লিষ্ট বিভাগের বিদ্যুত কেন্দ্রের প্রধান বাষ্প ও পানির পাইপলাইনের স্পেসিফিকেশন প্রস্তাব করা হয়।তাদের মধ্যে, 300MW ইউনিটের প্রধান স্টিম সিস্টেমের সুপারভাইজার A335P22 অ্যালয় পাইপ ব্যবহার করার পরামর্শ দিয়েছেন।তারপর থেকে, বেশিরভাগ গার্হস্থ্য 300Mw ইউনিট প্রকল্পগুলি সেই অনুযায়ী নির্বাচন করা হয়েছে, এবং প্রাসঙ্গিক নির্মাতারাও A335P22 অ্যালয় পাইপ স্পেসিফিকেশন অনুযায়ী মিলে যাওয়া পাইপ ফিটিং তৈরি করেছে।যে 300MW ইউনিটগুলিকে চালু করা হয়েছে, যেমন জিংগাংশান হুয়ানেং পাওয়ার প্ল্যান্ট এবং ফেংচেং পাওয়ার প্ল্যান্টের প্রধান বাষ্প পাইপলাইন এবং পুনরায় গরম করা বাষ্প গরম সেকশন পাইপলাইন, সমস্ত A335P22 অ্যালয় টিউব ব্যবহার করে।A335P91 খাদ পাইপ একটি উন্নত 9Cr1Mo উচ্চ-শক্তি মার্টেনসিটিক তাপ-প্রতিরোধী ইস্পাত।যেহেতু P91 খাদ ইস্পাত পাইপের উচ্চ তাপমাত্রা শক্তি, উচ্চ জারণ প্রতিরোধের এবং উচ্চ তাপমাত্রার বাষ্প জারা প্রতিরোধের বৈশিষ্ট্য রয়েছে, এটি 1980 এর দশকে ব্রিটেন, মার্কিন যুক্তরাষ্ট্র, জার্মানি এবং অন্যান্য দেশে পাওয়ার স্টেশন সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়েছে।1990 এর দশক থেকে, আমার দেশ ধীরে ধীরে A335P91 কে প্রধান বাষ্প পাইপলাইন এবং পাওয়ার স্টেশনের পুনরায় গরম বাষ্প গরম সেকশন পাইপলাইনের উপাদান হিসাবে ব্যবহার করেছে।

P91 স্টিলের শক্তি P22 এর চেয়ে বেশি এবং তাপমাত্রা বৃদ্ধির সাথে সাথে এর শক্তি কম হয়।20℃ এ, P91 অ্যালয় টি-এর প্রসার্য শক্তি P22 অ্যালয় টি-এর চেয়ে 41.6% বেশি;538℃ এ, P91 স্টিলের গ্রহণযোগ্য চাপ কিন্তু এটি P22 স্টিলের চেয়ে 83.3% বেশি।এটি সঠিকভাবে কারণ P91 ইস্পাত উচ্চ তাপমাত্রায় P22 ইস্পাতের তুলনায় অনেক বেশি গ্রহণযোগ্য চাপ রয়েছে।এটি প্রধান বাষ্প পাইপ হিসাবে ব্যবহার করার সময় P22 স্টিলের তুলনায় প্রাচীরের বেধকে অনেক পাতলা করে তোলে।এটি প্রধান কারণ কেন P91 ইস্পাত বড় ইউনিটগুলিতে আরও বেশি বেশি ব্যবহৃত হয়।প্রধান স্টিম পাইপে ব্যবহৃত P91 অ্যালয় পাইপ ফিটিং এবং P22 অ্যালয় পাইপ ফিটিংগুলির মধ্যে একটি প্রাথমিক তুলনা৷যখন প্রধান স্টিম পাইপ P22 উপাদান দিয়ে তৈরি হয়, তখন প্রধান পাইপ স্পেসিফিকেশন হয় Φ368×82, এবং শাখা পাইপ স্পেসিফিকেশন হয় Φ273×62.23;P91 উপাদান ব্যবহার করার সময়, প্রধান পাইপ স্পেসিফিকেশন হল Φ368.3×40, এবং শাখা পাইপ স্পেসিফিকেশন হল Φ273×30।তুলনাটি দেখায় যে প্রধান পাইপের প্রাচীরের বেধ 42 মিমি দ্বারা হ্রাস পেয়েছে এবং হ্রাসের হার 51.2%;শাখা পাইপের প্রাচীরের বেধ 32.23 মিমি দ্বারা হ্রাস পেয়েছে এবং হ্রাসের হার 51.8%।খাদ পাইপের মোট ওজন অনেক কমে গেছে, এবং পাইপের মোট ওজনের অনুপাত হল P91/P22=1/2.18।

বর্তমানে, বাজার মূল্যের ওঠানামার সাথে, খাদ পাইপ P91/P22-এর একক ওজন মূল্য অনুপাত প্রায় 1.4 থেকে 1.95।যেহেতু পাইপের মোট ওজন হ্রাস মূল্য বৃদ্ধির প্রভাবকে ছাড়িয়ে গেছে, তাই মূল বাষ্প পাইপের জন্য P91 ব্যবহার করা লাভজনক।উপরন্তু, পাইপলাইনের পাতলা প্রাচীর বেধের কারণে, সরঞ্জাম ইন্টারফেসে পাইপলাইনের থ্রাস্ট এবং মুহূর্ত হ্রাস করা যেতে পারে।একই সময়ে, পাইপলাইনের ওজন হ্রাসের কারণে, সমর্থন এবং হ্যাঙ্গারের লোড একইভাবে হ্রাস পেয়েছে।শুধুমাত্র সাপোর্ট এবং হ্যাঙ্গার খরচই সাশ্রয় হবে না, তবে সংশ্লিষ্ট পাইপলাইন ইনস্টলেশন খরচ এবং সিভিল নির্মাণ খরচও সাশ্রয় হবে।

2. পুনরায় গরম বাষ্প গরম অধ্যায় পাইপলাইন জন্য পাইপ উপাদান নির্বাচন

পুনরায় গরম করা গরম বিভাগে পাইপগুলি বড় ব্যাসের পাতলা-প্রাচীরযুক্ত পাইপ।যদি P91 খাদ ইস্পাত পাইপ ব্যবহার করা হয়, ইতিমধ্যে পাতলা প্রাচীর বেধ পাতলা হবে.কারণ গণনা করা পাইপের প্রাচীরটি খুব পাতলা, নিরাপত্তার দৃষ্টিকোণ থেকে, প্রাচীরের বেধের প্রকৃত মান গণনা করা মানের থেকে অনেক বেশি।এইভাবে, P22 এর সাথে তুলনা করে, P91 খাদ পাইপের ব্যবহার কম লাভজনক।যখন P22 খাদ পাইপ পুনরায় গরম করা গরম বিভাগে ব্যবহার করা হয়, তখন প্রধান পাইপ স্পেসিফিকেশন হল Φ635×31, এবং শাখা পাইপের স্পেসিফিকেশন হল Φ508×24.8;যখন P91 উপাদান ব্যবহার করা হয়, তখন প্রধান পাইপ স্পেসিফিকেশন হল Φ727.96×21.03, এবং শাখা পাইপ স্পেসিফিকেশন হল Φ632.97×17.98।, প্রধান পাইপলাইনের প্রাচীরের বেধ 10 মিমি দ্বারা হ্রাস করা হয়েছে, শাখা পাইপলাইনের প্রাচীরের বেধ 6.8 মিমি দ্বারা হ্রাস করা হয়েছে, পাইপলাইনের মোট ওজন খুব বেশি পরিবর্তন হয়নি, এবং মোট পাইপলাইনের ওজন অনুপাত P91/P22=1 /1.39 মূল্য অনুপাতের চেয়ে অনেক বেশি, তাই এটি এখনও P22 পাইপ ব্যবহার করার সুপারিশ করা হয়।

3. বাষ্প ঠান্ডা বিভাগে পুনরায় গরম করার জন্য পাইপ উপাদান নির্বাচন

প্রাক্তন বৈদ্যুতিক বিদ্যুৎ মন্ত্রকের প্রাক্তন বিভাগগুলির পাওয়ার স্টেশন পাইপ ফিটিংগুলির মানক সভা অনুসারে, 300MW ইউনিট ব্যবহারের অভিজ্ঞতা অনুসারে, A672B70CL32 ইলেক্ট্রোফিউশন ওয়েল্ডেড স্টিল পাইপ ব্যবহার করা উচিত A106B বিজোড় ইস্পাত পাইপের পরিবর্তে পুনরায় গরম করা বাষ্পের ঠান্ডা বিভাগ, যা প্রযুক্তিগত প্রয়োজনীয়তাও পূরণ করতে পারে।ঠান্ডা বিভাগের প্রধান পাইপ A106B বিজোড় ইস্পাত পাইপের পরিবর্তে A672B70CL32 সীম ইস্পাত গ্রহণ করে।সীম ঢালাই করা ইস্পাত পাইপ A106B বিজোড় ইস্পাত পাইপের তুলনায় অনেক সস্তা, যা প্রায় 1/3 বিজোড় ইস্পাত পাইপের।সীম ওয়েল্ডেড ইস্পাত পাইপের প্রাচীরের বেধের বিচ্যুতি বিজোড় ইস্পাত পাইপের চেয়ে ছোট এবং এর গুণমান বিজোড় ইস্পাত পাইপের চেয়ে কম নয়।

4. উচ্চ চাপ জল সরবরাহ পাইপ নির্বাচন

উচ্চ-চাপের জল সরবরাহ পাইপলাইন সাধারণত St4518/Ⅲ পাইপ ব্যবহার করে, যা এই প্রকল্পে 15NiCuMoNb5-এ অপ্টিমাইজ করা হয়েছে।প্রধান পাইপ স্পেসিফিকেশন Φ406.4×50 থেকে Φ355.6×25 এ পরিবর্তিত হয়েছে এবং শাখা পাইপ স্পেসিফিকেশন Φ298.6×36 থেকে Φ244.5×20.15NiCuMoNb5 এ পরিবর্তিত হয়েছে St4518/III এর ইলাস্টিক মডুলাস এবং রৈখিক প্রসারণ সহগ অনেকটা একই রকম, কিন্তু 15NiCuMoNb5 এর অনুমোদনযোগ্য স্ট্রেস St4518/III এর তুলনায় অনেক বেশি।অতএব, যখন উচ্চ-চাপের জল সরবরাহ পাইপলাইনে 15NiCuMoNb5 ব্যবহার করা হয়, তখন পাইপলাইনের প্রাচীরের বেধ 50% কমানো যেতে পারে।হ্যাঙ্গার উপাদান খরচ ব্যাপকভাবে সংরক্ষণ করা যেতে পারে, অর্থনীতি আরও যুক্তিসঙ্গত, এবং প্রকল্পের খরচ কার্যকরভাবে হ্রাস করা যেতে পারে।অতএব, 15NiCuMoNb5 অ্যালয় কনুই, WB36 অ্যালয় কনুই, WB36 অ্যালয় টি, WB36 অ্যালয় রিডুসার এবং 15NiCuMoNb5 অ্যালয় টি উচ্চ-চাপের জল সরবরাহ পাইপের জন্য ব্যবহৃত হয়।

আমাদের কোম্পানি পাওয়ার প্ল্যান্টের অবকাঠামো (পুনঃনির্মাণ এবং সম্প্রসারণ সহ) প্রকল্পগুলির জন্য প্রয়োজনীয় সমস্ত ধরণের পাইপ, পাইপ, পাইপ ফিটিং এবং কারখানার প্রক্রিয়াকরণের প্রস্তুতি সরবরাহ করে, যথা প্রধান স্টিম পাইপ, অ্যালয় পাইপ ফিটিং, রিহিট স্টিম পাইপ, অ্যালয় পাইপ ফিটিং (গরম বিভাগ, ঠান্ডা বিভাগ), জল সরবরাহ পাইপলাইন, পাইপ ফিটিং, বাইপাস সিস্টেম ইত্যাদির জন্য প্রধান উচ্চ তাপমাত্রা এবং উচ্চ চাপ বিজোড় ইস্পাত পাইপ। কোম্পানী একটি কঠোর মান ব্যবস্থাপনা ব্যবস্থা প্রণয়ন করেছে, এবং বিভিন্ন পাইপলাইন সামগ্রীর সরবরাহ কঠোরভাবে প্রাসঙ্গিক আন্তর্জাতিক এবং দেশীয় মান প্রয়োগ করে। আমেরিকান asme, astm সিরিজ, জার্মান ডিন সিরিজ, ইউরোপীয় এন সিরিজ এবং আন্তর্জাতিক জিবি সিরিজ এবং সমস্ত পণ্য নথির উপর ভিত্তি করে।সম্পূর্ণ তথ্য।প্রধান ফার্নেস টিউব উপকরণ: ST45.8/iii, 20G, A106b, 15CrMoG, 12Cr1MoVG, 10CrMo910, 12Cr2MoWWTib, T91, T92, Tp304H, Tp347H, T234 এর প্রধান উপাদান, T234, T234 এর প্রধান উপাদান। A335P92, A335P91, A335P22, A335P11, A672B70CL32, A691Gr2-1/4CrCL22, A106b, 15NiCuMoNb5 (WB36), ইত্যাদি।
