পণ্যের বর্ণনা:

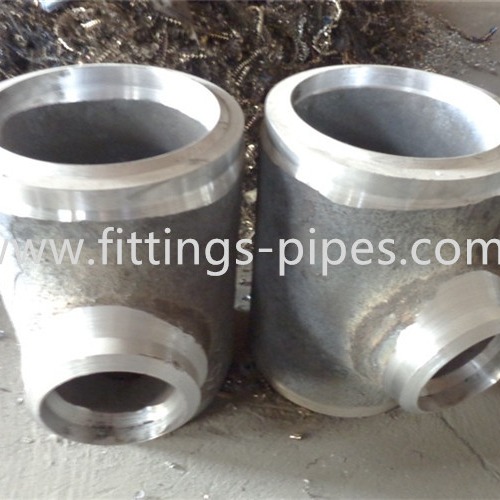

1. উপাদান: খাদ ইস্পাত Tee
2. আকার পরিসীমা: 1/2" থেকে 72"
3. চাপ: Sch5--Sch160, XXS
4. স্ট্যান্ডার্ড ANSI, ISO, JIS, DIN, BS, GB, SH, HG, QOST, ETC।
5. CE এবং সার্টিফিকেশন: ISO9001:2000, API, BV, SGS, LOIYD
6. অ্যাপ্লিকেশন পরিসীমা: "পেট্রোলিয়াম, রাসায়নিক, শক্তি, গ্যাস, ধাতুবিদ্যা, জাহাজ নির্মাণ, নির্মাণ, জল এবং পারমাণবিক শক্তি ইত্যাদি।"
| স্ট্যান্ডার্ড | ASME/ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97 |
| মডেল | 1.Tee (সোজা এবং হ্রাস) |
| 2.180 ডিইজি রিটার্ন | |
| 3.কনুই (45/90/180 ডিইজি) | |
| 4. ক্যাপ | |
| 5. হ্রাসকারী (কেন্দ্রিক এবং উদ্ভট) | |
| টাইপ | সীম বা বিজোড় |
| কনুই ডিগ্রী | 45 ডিগ্রী, 90 ডিগ্রী, 180 ডিগ্রী |
| পৃষ্ঠতল | ব্ল্যাক পেইন্ট, অ্যান্টি রাস্ট অয়েল, হট-ডিপড গ্যালভানাইজ |
| প্রাচীর বেধ | SCH5S, SCH10S, SCH10, SCH20, SCH30, SCH40, STD, XS, SCH60 |
| SCH80, SCH100, SCH120, SCH140, SCH160, XXS, 2MM | |
| SIZE | 1/2"-48"(Dn15-Dn1200) |
| সংযোগ | ঢালাই |
| আকৃতি | সমান, হ্রাস করা |
| সনদপত্র | ISO9001 API TUV |
| আবেদন | পেট্রোকেমিক্যাল ও গ্যাস শিল্প, বিদ্যুৎ শিল্প, ভালভ শিল্প, জলের কাজ, জাহাজ নির্মাণ শিল্প, নির্মাণ ইত্যাদি |
প্রযুক্তিগত অঙ্কন আকার স্পেসিফিকেশন
|
ইউনিট: ইঞ্চি নামমাত্র |
দিয়া বাইরে। (OD) |
দেয়ালের বেধ (T) |
Tees কেন্দ্র থেকে সিএম শেষ |
|||
| Sch.5S | Sch.10S | Sch.40S | Sch.80S | |||
| 1/2 | 0.840 | 0.065 | 0.083 | 0.109 | 0.147 | 1.00 |
| 3/4 | 1.050 | 0.065 | 0.083 | 0.113 | 0.154 | 1.13 |
| 1 | 1.315 | 0.065 | 0.109 | 0.133 | 0.179 | 1.50 |
| 1-1/4 | 1.660 | 0.065 | 0.109 | 0.140 | 0.191 | 1.88 |
| 1-1/2 | 1.900 | 0.065 | 0.109 | 0.145 | 0.200 | 2.25 |
| 2 | 2.375 | 0.065 | 0.109 | 0.154 | 0.218 | 2.50 |
| 2-1/2 | 2.875 | 0.083 | 0.120 | 0.203 | 0.276 | 3.00 |
| 3 | 3.500 | 0.083 | 0.120 | 0.216 | 0.300 | ৩.৩৮ |
| 4 | 4.500 | 0.083 | 0.120 | 0.237 | 0.337 | 4.13 |
| 5 | 5.563 | 0.109 | 0.134 | 0.258 | 0.375 | 4.88 |
| 6 | 6.625 | 0.109 | 0.134 | 0.280 | 0.432 | 5.63 |
| 8 | 8.625 | 0.109 | 0.148 | 0.322 | 0.500 | 7.00 |
| 10 | 10.750 | 0.134 | 0.165 | 0.375 | 0.500 | 8.50 |
| 12 | 12.750 | 0.156 | 0.180 | 0.375 | 0.500 | 10.00 |
| 14 | 14.000 | 0.156 | 0.250 | 0.375 | 0.500 | 11.00 |
| 16 | 16.000 | 0.165 | 0.250 | 0.375 | 0.500 | 12.00 |
| 18 | 18.000 | 0.165 | 0.250 | 0.375 | 0.500 | 13.50 |
| 20 | 20.000 | 0.188 | 0.250 | 0.375 | 0.500 | 15.00 |
| 24 | 24.000 | 0.218 | 0.250 | 0.375 | 0.500 | 17.00 |
অভ্যস্ত
পেট্রোলিয়াম, রাসায়নিক, বিদ্যুৎ কেন্দ্র, গ্যাস, ধাতুবিদ্যা, জাহাজ নির্মাণ, নির্মাণ ইত্যাদিপাইপ সংযোগ ব্যবহার করা হয়
