পণ্যের বিবরণ:
|
|
| উৎপত্তি স্থল: | চীন |
|---|---|
| পরিচিতিমুলক নাম: | hongcheng |
| সাক্ষ্যদান: | PED、ABS、BV、DNV、GL、LR、SGS、IEI |
| মডেল নম্বার: | 1/2" থেকে 72" |
|
প্রদান:
|
|
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসিএস |
| মূল্য: | FOB USD 1-1000/PCS |
| প্যাকেজিং বিবরণ: | কাঠের ক্ষেত্রে, প্যালেট বা গ্রাহকদের প্রয়োজন অনুযায়ী |
| ডেলিভারি সময়: | 7-15 কাজের দিন |
| পরিশোধের শর্ত: | এল/সি, ডি/পি, টি/টি |
| যোগানের ক্ষমতা: | 1000000pcs/মাস |
|
বিস্তারিত তথ্য |
|||
| আকার:: | 1/2" - 72" | সার্টিফিকেশন:: | TUV/SGS/ISO9000/EN10204 3.1B |
|---|---|---|---|
| পরিশোধের শর্ত :: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম | স্ট্যান্ডার্ড:: | ANSI, ASME API5L, OCT, DIN এবং JIS, ইত্যাদি। |
| পৃষ্ঠ চিকিত্সা:: | কালো পেইন্টিং, বিরোধী জং তেল, বালি বিস্ফোরণ | যোগানের ক্ষমতা :: | 1000টন/মাস |
| বিশেষভাবে তুলে ধরা: | অ্যালয় ইনকোনেল এককেন্দ্রিক পাইপ রিডুসার,অ্যালয় অ্যাকসেন্ট্রিক পাইপ রিডুসার বাট ওয়েল্ড,ইনকোনেল বাট ওয়েল্ড এককেন্দ্রিক রিডুসার |
||
পণ্যের বর্ণনা
স্পেসিফিকেশন তালিকা
| পণ্যের নাম | কার্বন ইস্পাত/স্টেইনলেস স্টীলকেন্দ্রিক/অকেন্দ্রিক রিডুসার |
| আকার | 1/2"-24" বিজোড়, 26"-80" ঝালাই |
| স্ট্যান্ডার্ড | ANSI B16.9, EN10253-2, DIN2616, JIS B2311, |
| প্রাচীর বেধ | STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, DIN, JIS এবং ইত্যাদি। |
| টাইপ | বিজোড় এবং ঢালাই |
| শেষ | বেভেল শেষ/বিই/বাটওয়েল্ড |
| পৃষ্ঠতল | প্রকৃতির রঙ, বার্নিশ, কালো পেইন্টিং, অ্যান্টি-মরিচা তেল ইত্যাদি। |
| উপাদান |
কার্বন ইস্পাত: A234WPB, A420WPL6 St37,St45, E24, A42CP, 16Mn, Q345, P245GH, P235GH, P265GH, P280GH, P295GH, P355GH ইত্যাদি। |
| পাইপলাইন ইস্পাত: WPHY42, WPHY52, WPHY60, WPHY65, WPHY70, WPHY80 এবং ইত্যাদি। | |
| Cr-Mo খাদ ইস্পাত: P11, P22, P5, P9, P91, 10CrMo9-10, 16Mo3 ইত্যাদি। | |
| আবেদন |
পেট্রোকেমিক্যাল শিল্প; বিমান চলাচল এবং মহাকাশ শিল্প; ফার্মাসিউটিক্যাল শিল্প; গ্যাস নিষ্কাশন; পাওয়ার প্লান্ট; জাহাজ বুলাইডিং; ওয়াটার ট্রিমেন্ট, ইত্যাদি। |
| সুবিধাদি | প্রস্তুত স্টক, দ্রুত ডেলিভারি সময়; সমস্ত আকারে উপলব্ধ, স্বয়ংক্রিয়; উচ্চ মানের |
একটি ইস্পাত পাইপ রিডুসার হল একটি উপাদান যা পাইপলাইনে ব্যবহৃত হয় যার আকার ভেতরের ব্যাস অনুযায়ী বড় থেকে ছোট বোর পর্যন্ত কমাতে।এখানে হ্রাসের দৈর্ঘ্য ছোট এবং বড় পাইপের ব্যাসের গড় সমান।এখানে, রিডুসারটি ডিফিউজার বা অগ্রভাগ হিসাবে ব্যবহার করা যেতে পারে।রিডিউসার বিভিন্ন আকারের বিদ্যমান পাইপিং বা পাইপিং সিস্টেমের হাইড্রোলিক প্রবাহ মেটাতে সাহায্য করে।
একটি ইস্পাত রিডুসার ব্যবহার রাসায়নিক কারখানা এবং পাওয়ার প্ল্যান্টগুলিতে করা হয়।এটি পাইপিং সিস্টেমকে নির্ভরযোগ্য এবং কম্প্যাক্ট করে তোলে।এটি পাইপিং সিস্টেমকে যেকোনো ধরনের বিরূপ প্রভাব বা তাপীয় বিকৃতি থেকে রক্ষা করে।যখন এটি চাপের বৃত্তে থাকে, তখন এটি যেকোনো ধরনের ফুটো থেকে বাধা দেয় এবং ইনস্টল করা সহজ।নিকেল বা ক্রোম প্রলিপ্ত হ্রাসকারী পণ্যের আয়ু বাড়ায়, উচ্চ বাষ্পের লাইনের জন্য উপযোগী, এবং ক্ষয় রোধ করে।
হ্রাসকারী প্রকার
দুই ধরনের রিডুসার, এককেন্দ্রিক রিডুসার এবং এককেন্দ্রিক রিডুসার।

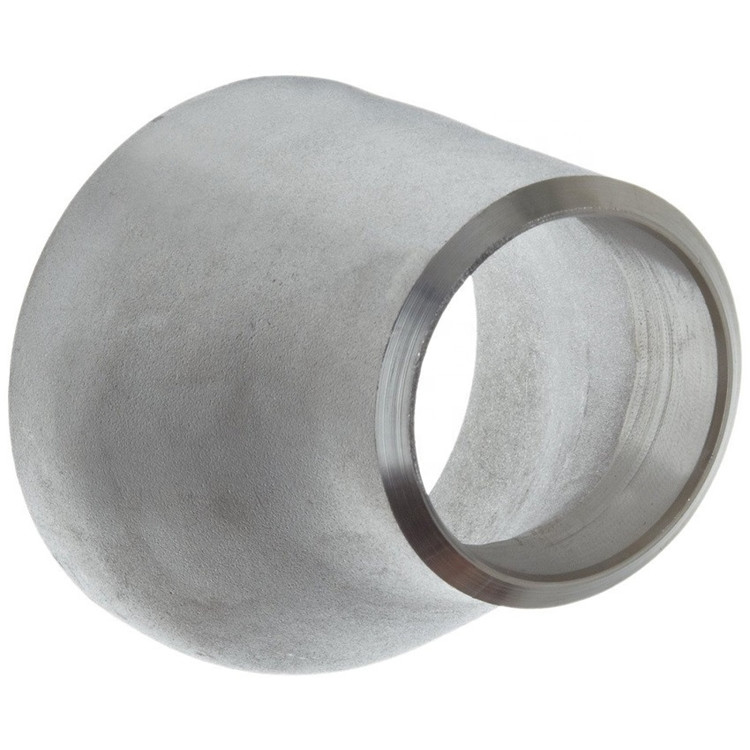

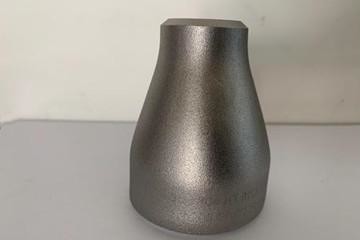

এককেন্দ্রিক হ্রাসকারী
এই রিডুসারে প্রতিসম এবং শঙ্কু আকৃতির ফিটিং থাকে যা কেন্দ্র রেখার সমানভাবে ব্যাসকে বড় করে বা কমিয়ে দেয়।উদাহরণস্বরূপ, যখন 1” পাইপ ¾” পাইপে রূপান্তরিত হয়, তখন পাইপের উপরের বা নীচে সমান থাকে না।একক বা একাধিক ব্যাস পরিবর্তন হলে এটি ব্যাপকভাবে ব্যবহৃত হয়।
এককেন্দ্রিক হ্রাসকারী
একটি শঙ্কুযুক্ত আকৃতির ফিটিং যা ব্যাসকে হ্রাস করে বা বড় করে, তবে এটি কেন্দ্র রেখা সম্পর্কে প্রতিসম নয়।এটি পাইপ-ওয়ার্ক সিস্টেমে একটি পাইপের ব্যাস এক আকার থেকে বড় বা ছোট আকারে হ্রাস করার জন্য ব্যবহৃত হয়।
বিভিন্ন ধরনের সংযোগ থেকে রেঞ্জ, পাইপ রিডুসারকে সকেট ওয়েল্ড রিডুসার এবং বাট ওয়েল্ড রিডুসার দিয়ে শ্রেণীবদ্ধ করা যেতে পারে।
সকেট ওয়েল্ড রিডুসারকে সকেট ওয়েল্ড ইনসার্টও বলা হয়, এটির তিনটি প্রকার 1, 2 এবং 3 রয়েছে৷ উত্পাদন মান ASME B16.11 মেনে চলে৷
সকেট ওয়েল্ড বাট ওয়েল্ডিংয়ের শক্তির ½ অংশকে প্রতিরোধ করে, তাই এটি NPS 2 বা তার কম ব্যাসের অধিকারী ছোট-ব্যাসের পাইপের জন্য ব্যবহৃত হয়।বাট ওয়েল্ডের ভাল শক্তি রয়েছে, কারণ এটি উচ্চ চাপ এবং তাপমাত্রার পাইপলাইনের জন্য উপযুক্ত।
বাট ওয়েল্ড রিডুসার প্ল্যান বা বেভেলে শেষ হয়, ASME B16.9 অনুযায়ী এবং ASME B16.25 অনুযায়ী ঢালাই প্রক্রিয়া অনুযায়ী তৈরি।
উৎপত্তি স্থান: চীন
পাইপ রিডুসারগুলি ঘনকেন্দ্রিক রিডুসার এবং এককেন্দ্রিক রিডুসারের মধ্যে আসে৷ এগুলি কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল, নিম্ন তাপমাত্রার ইস্পাত বা উচ্চ কার্যকারিতা ইস্পাত ইত্যাদি দিয়ে তৈরি
পণ্যের নাম: এককেন্দ্রিক/অকেন্দ্রিক হ্রাসকারী
আকার: 1/2″–72″
বিজোড় কনুই: 1/2″～24″ DN15～DN600
ঢালাই করা কনুই: 4″～72″ DN150～DN1800
ওয়াল থিঙ্কনেস: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100,sch120, sch140, sch160, xxs, std,sch5s, sch20s, sch40s, sch80s
সর্বাধিক বেধ: 120 মিমি
স্ট্যান্ডার্ড: ANSI B16.9 / 16.28, ASTM A53/A106, API 5L, ASME B36.10M—1996, DIN2605 / 2615 / 2616, JIS P2311/2312
উপাদান: কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল
সারফেস ট্রিটমেন্ট: স্বচ্ছ তেল, মরিচা-প্রমাণ কালো তেল বা গরম গ্যালভানাইজড।
ডেটা দিয়ে অঙ্কন:
ANSI/ASME B16.9 হ্রাসকারীর মাত্রা, বাটওয়েল্ড এককেন্দ্রিক হ্রাসকারী মাত্রা চার্ট, অভিনব বাটওয়েল্ড
| কোড RCD REISO | Ø বড় | Ø ছোট | উচ্চতা H মিমি | তাত্ত্বিক ওজন কেজি | ||||
| ডিএন | ডি মিমি | পুরুত্ব S মিমি | ডিএন | d মিমি | বেধ s মিমি | |||
| 27 21 | 3/4 | 26.9 | 2.3 | 1/2 | 21.3 | 2.0 | 38 | 0.08 |
| 33 21 | 1 | ৩৩.৭ | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.09 |
| 33 27 | 3/4 | 26.9 | 2.3 | 0.09 | ||||
| 42 21 | 1″1/4 | 42.4 | 2.6 | 1/2 | 21.3 | 2.0 | 50 | 0.12 |
| 42 27 | 3/4 | 26.9 | 2.3 | 0.13 | ||||
| 42 33 | 1 | ৩৩.৭ | 2.6 | 0.14 | ||||
| *৪৮ ২১ | 1″1/2 | 48.3 | 2.6 | 1/2 | 21.3 | 2.0 | 64 | 0.18 |
| 48 27 | 3/4 | 26.9 | 2.3 | 0.19 | ||||
| 48 33 | 1 | ৩৩.৭ | 2.6 | 0.20 | ||||
| 48 42 | 1″1/4 | 42.4 | 2.6 | 0.20 | ||||
| 60 27 | 2 | ৬০.৩ | 2.9 | 3/4 | 26.9 | 2.3 | 76 | 0.30 |
| 60 33 | 1 | ৩৩.৭ | 2.6 | 0.31 | ||||
| 60 42 | 1″1/4 | 42.4 | 2.6 | 0.32 | ||||
| 60 48 | 1″1/2 | 48.3 | 2.6 | 0.33 | ||||
| 76 33 | 2″1/2 | 76.1 | 2.9 | 1 | ৩৩.৭ | 2.6 | 90 | 0.40 |
| 76 42 | 1″1/4 | 42.4 | 2.6 | 0.47 | ||||
| 76 48 | 1″1/2 | 48.3 | 2.6 | 0.48 | ||||
| 76 60 | 2 | ৬০.৩ | 2.6 | 0.49 | ||||
| 89 42 | 3 | ৮৮.৯ | 3.2 | 1″1/4 | 42.4 | 2.6 | 90 | 0.55 |
| 89 48 | 1″1/2 | 48.3 | 2.6 | 0.61 | ||||
| 89 60 | 2 | ৬০.৩ | 2.9 | 0.62 | ||||
| ৮৯ ৭৬ | 2″1/2 | 76.1 | 2.9 | 0.63 | ||||
| 114 48 | 4 | 114.3 | 3.6 | 1″1/2 | 48.3 | 2.6 | 100 | 0.85 |
| 114 60 | 2 | ৬০.৩ | 2.9 | 0.98 | ||||
| 114 76 | 2″1/2 | 76.1 | 2.9 | 1.00 | ||||
| 114 89 | 3 | ৮৮.৯ | 3.2 | 1.02 | ||||
| 139 60 | 5 | 139.7 | 4.0 | 2 | ৬০.৩ | 2.9 | 127 | 1.60 |
| 139 76 | 2″1/2 | 76.1 | 2.9 | 1.70 | ||||
| 139 89 | 3 | ৮৮.৯ | 3.2 | 1.74 | ||||
| 139 114 | 4 | 114.3 | 3.6 | 1.76 | ||||
| *168 76 | 6 | 168.3 | 4.5 | 2″1/2 | 76.1 | 2.9 | 140 | 2.60 |
| 168 89 | 3 | ৮৮.৯ | 3.2 | 2.70 | ||||
| 168 114 | 4 | 114.3 | 3.6 | 2.82 | ||||
| 168 139 | 5 | 139.7 | 4.0 | 2.94 | ||||
| 219 114 | 8 | 219.1 | 6.3 | 4 | 114.3 | 3.6 | 152 | ৫.০৩ |
| 219 139 | 5 | 139.7 | 4.0 | 5.12 | ||||
| 219 168 | 6 | 168.3 | 4.5 | 5.18 | ||||
| *273 114 | 10 | 273.0 | 6.3 | 4 | 114.3 | 3.6 | 178 | 7.00 |
| *273 139 | 5 | 139.7 | 4.0 | 7.20 | ||||
| 273 168 | 6 | 168.3 | 4.5 | 7.40 | ||||
| 273 219 | 8 | 219.1 | 6.3 | 7.55 | ||||
| 323 168 | 12 | 323.9 | 7.1 | 6 | 168.3 | 4.5 | 203 | 11.00 |
| 323 219 | 8 | 219.1 | 6.3 | 11.10 | ||||
| 323 273 | 10 | 273 | 6.3 | 11.20 | ||||
JIS SCH STD এককেন্দ্রিক এককেন্দ্রিক রেডুসার সিমলেস পাইপ ফিটিং
SCH STD এককেন্দ্রিক এককেন্দ্রিক রেডুসার বিজোড় পাইপ ফিটিং
পণ্যের বর্ণনা
রিডুসার হল একটি পাইপ ফিটিং যা পাইপের ব্যাসের জন্য ব্যবহৃত হয়।সাধারণভাবে ব্যবহৃত গঠন প্রক্রিয়া হল ব্যাস চাপ কমানো, ব্যাস প্রেসিং প্রসারিত করা বা ব্যাস কমানো প্লাস ব্যাস প্রেসিং প্রসারিত করা, এবং স্ট্যাম্পিং ফর্মিং নির্দিষ্ট নির্দিষ্টকরণের ব্যাস পাইপ হ্রাস করার জন্যও ব্যবহার করা যেতে পারে।
কব্যাস হ্রাস/ব্যাস সম্প্রসারণ গঠন
ছোট এবং ছোট মাথার ব্যাস হ্রাস গঠনের প্রক্রিয়াটি হল ছোট এবং ছোট মাথার বড় প্রান্তের সমান ব্যাস সহ একটি টিউবকে ফাঁকা করে একটি ফর্মিং ডাইতে রাখা এবং ধাতুটিকে বরাবর সরানোর জন্য টিউবটিকে অক্ষীয় দিকে টিপুন। ছাঁচ গহ্বর এবং আকারে সঙ্কুচিত।রিডুসারের হ্রাসকৃত ব্যাসের আকার অনুসারে, এটি এক-কালীন প্রেস ফর্মিং বা একাধিক প্রেস গঠনে বিভক্ত।
খ.মুদ্রাঙ্কন এবং গঠন
ছোট এবং ছোট মাথা তৈরির জন্য কাঁচামাল হিসাবে ইস্পাত পাইপ ব্যবহার করার পাশাপাশি, ছোট এবং ছোট মাথাগুলির কিছু নির্দিষ্টকরণও ইস্পাত প্লেটের স্ট্যাম্পিং প্রক্রিয়া দ্বারা উত্পাদিত হতে পারে।অঙ্কনের জন্য ব্যবহৃত পাঞ্চের আকারটি আকারের মাথার অভ্যন্তরীণ পৃষ্ঠের আকারের রেফারেন্সের সাথে ডিজাইন করা হয়েছে এবং ফাঁকা ইস্পাত প্লেটটি পাঞ্চের সাথে খোঁচা এবং প্রসারিত করা হয়েছে।
| বিজোড় পাইপ ফিটিং | |
| পণ্য | 45/90/180 ডিগ্রী, কনুই/টি/ক্যাপ/রিডুসার/বেন্ড |
| স্ট্যান্ডার্ড | ASME, DIN, JIS |
| আকার | 1/2"-120" |
| পুরুত্ব |
SCH10, SCH20, SCH30, SCHSTD, SCH40, SCH60, SCH80, SCH100, SCH120, SCH140, SCH160, SCHXXS |
| কাঁচামাল | কার্বন ইস্পাত, খাদ ইস্পাত, স্টেইনলেস স্টীল |
| প্যাকেজিং | ফ্যাব্রিক ব্যাগ, কাঠের বাক্স, তৃণশয্যা |
| আমরা গ্রাহকের প্রয়োজন অনুযায়ী বেভেলিং, শট ব্লাস্টিং, মার্কিং, পেইন্টিং সরবরাহ করতে পারি। | |
